Дымовая труба одной и той же высоты на одном объекте может быть оптимальным инженерным решением, а на другом — источником постоянных расходов. Ошибка нередко закладывается ещё до начала проектирования: заказчик сравнивает цену погонного метра или массу металла, не соотнося конструкцию с параметрами котельной, грунтами, застройкой и будущими режимами эксплуатации. В итоге появляются проблемы, которые нельзя решить заменой отдельных деталей: слабая тяга, конденсат, вибрации, неудобный доступ для ремонта, перерасход на фундамент или невозможность подключить дополнительный котёл.

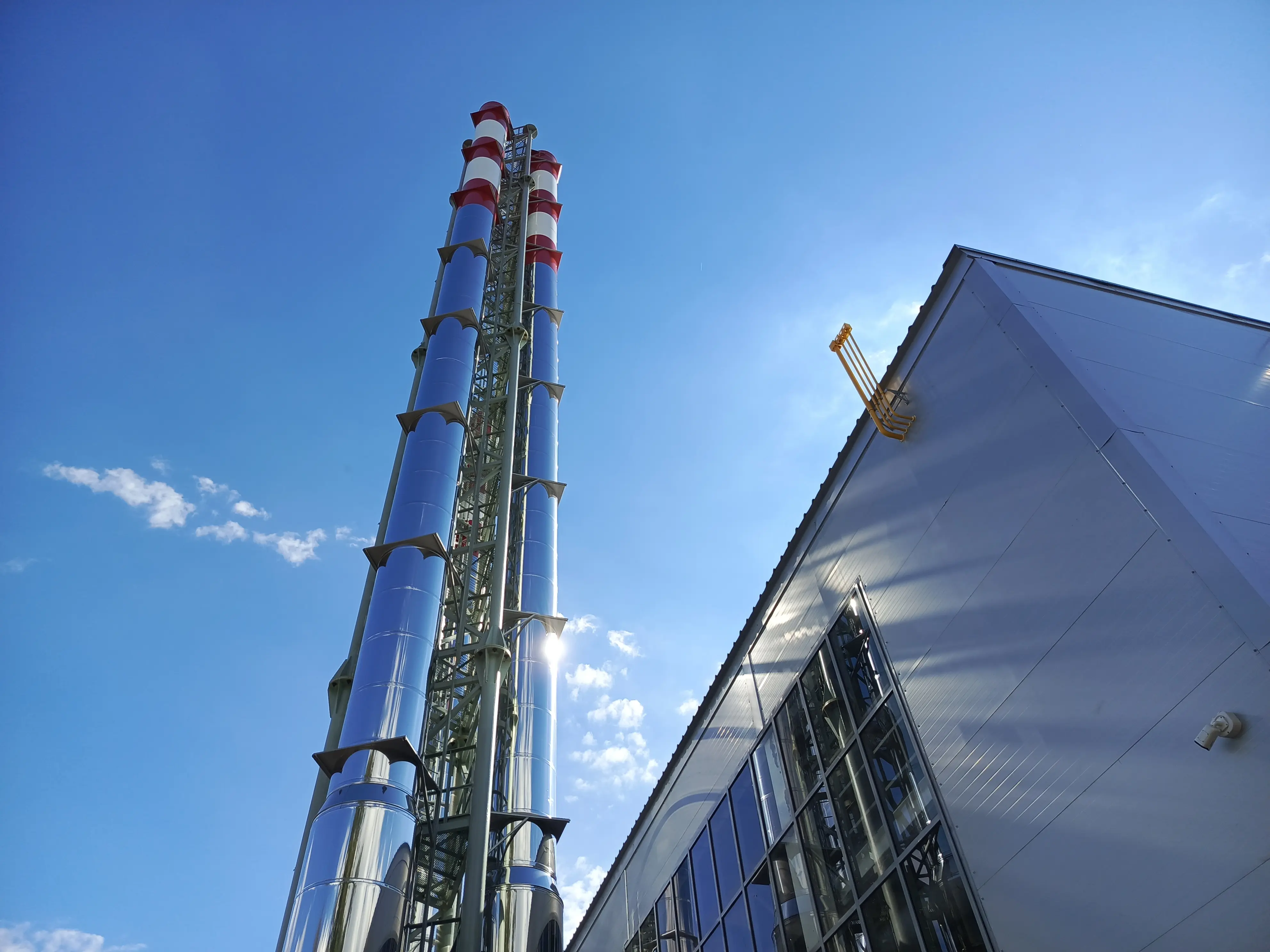

 Ферменная мачтовая дымовая труба — это система, в которой несущую функцию берёт на себя пространственный стальной каркас: ферма или мачта. Внутри неё или в конструктивной связи с ней размещаются один либо несколько газоотводящих стволов. Каркас воспринимает весовые, ветровые и часть динамических нагрузок и передаёт их через опорную раму и анкерную группу на фундамент. Газоход решает отдельную задачу: безопасно отводит продукты сгорания с расчётным расходом, температурой и сопротивлением.



Такое разделение функций делает ферменную схему особенно востребованной в проектах с несколькими котлами, большой высотой, крупными диаметрами стволов и перспективой расширения котельной. Но наличие фермы само по себе не гарантирует надёжность. Преимущества проявляются только при подтверждённой аэродинамике, корректно рассчитанной несущей системе, правильно подобранных материалах, продуманном отводе конденсата и качественном монтаже.

С чего начинать выбор дымовой трубы

Выбор следует начинать не с вопроса «сколько стоит труба высотой 30 метров», а с исходных данных:

• какое топливо используют котлы и как меняется его состав;

• какова тепловая мощность, количество агрегатов и режимы их включения;

• какие расход, температура, влажность и химический состав дымовых газов получаются на расчётных режимах;

• какая высота требуется по технологии, рассеиванию выбросов и условиям окружающей застройки;

• каковы ветровой, снеговой и при необходимости сейсмический районы;

• какие грунты залегают под фундаментом, есть ли грунтовые воды и подземные коммуникации;

• какая зона доступна для монтажа, работы крана, складирования секций и последующего обслуживания.



Главный практический вопрос звучит так: в каких условиях ферменная мачтовая труба экономически и технически обоснованнее самонесущей, фасадной конструкции или трубы на растяжках? Ответ определяется не внешним видом сооружения, а системой расчётов: аэродинамическим, теплотехническим, прочностным, фундаментным и эксплуатационным.

Что представляет собой ферменная мачтовая дымовая труба

Принцип конструкции

Пространственная ферма образуется поясами и раскосами, соединёнными в жёсткую несущую систему. Её сечение бывает треугольным, квадратным или иным, предусмотренным проектом. Внутри фермы устанавливают один или несколько самостоятельных газоотводящих стволов. В отдельных компоновках ствол крепится снаружи к мачте, однако несущая логика остаётся той же: ветровые и конструктивные нагрузки не возлагаются целиком на тонкостенную оболочку газохода.

Для котельной с несколькими агрегатами такая схема позволяет сохранить независимые каналы. Например, два котла разной мощности могут иметь отдельные стволы, подобранные под соответствующие расходы дымовых газов. Это исключает необходимость без расчёта сводить потоки в единый канал, где режим одного котла способен влиять на сопротивление и работу другого.



Основные узлы ферменной мачтовой трубы

• ферменный ствол — пространственный каркас из поясов, раскосов и узловых соединений;

• газоотводящие стволы — внутренние или конструктивно связанные каналы для продуктов сгорания;

• опорная рама и анкерная группа — элементы, передающие усилия на железобетонный фундамент;

• фундамент — проектируется с учётом нагрузок от сооружения, грунтовых условий, опрокидывающего момента и требований к анкерам;

• лестницы, площадки и ограждения — средства доступа к ревизиям, креплениям, оголовкам, элементам молниезащиты и приборам;

• молниезащита и заземление — обязательная часть безопасности высокого металлического сооружения;

• светоограждение — предусматривается, когда этого требуют правила для конкретного объекта и его высоты;

• ревизии и конденсатоотвод — обеспечивают контроль, очистку и организованный сбор образовавшейся влаги;

• теплоизоляция, компенсаторы, скользящие опоры и направляющие — позволяют управлять тепловыми потерями и температурными перемещениями ствола;

• взрывные клапаны — предусматриваются при наличии соответствующих технологических и проектных требований.



Растяжки не являются обязательным признаком мачтовой трубы. Их использование зависит от расчётной схемы, высоты, сечения фермы, возможностей площадки, ветровых нагрузок и ограничений вокруг объекта. Растяжки требуют свободной территории, отдельных точек закрепления и защиты от случайного повреждения. Поэтому на стеснённых промышленных участках нередко выбирают свободностоящую ферменную конструкцию без растяжек, если это подтверждается расчётом.



Что важно не путать

Самонесущая труба — это ствол, который самостоятельно воспринимает нагрузки как несущая оболочка. С увеличением высоты, диаметра и ветрового воздействия требования к его толщине, жёсткости и фундаменту меняются. Труба на растяжках получает устойчивость за счёт тросовых оттяжек, закреплённых на удалении от ствола. Фасадный дымоход передаёт часть нагрузок на здание через кронштейны и опоры, поэтому требует проверки несущей способности стен, перекрытий и фундамента здания.



Внешне все эти конструкции могут выглядеть как вертикальная металлическая труба. Однако для них различаются расчётные схемы, состав монтажных работ, требования к фундаменту, способы обслуживания, риски при реконструкции и допустимые условия размещения. Нельзя заменить один тип другим только потому, что высота и диаметр в коммерческом предложении совпадают.

Когда ферменная мачтовая схема рациональна

Ферменная схема оправданна не «для больших объектов вообще», а в конкретных сценариях, где разделение несущей и газоотводящей функций приносит измеримую инженерную пользу.



Первый распространённый случай — котельная с несколькими котлами. Каждый котёл или группа котлов может иметь свой газоотводящий канал в пределах одной несущей конструкции. Такой подход удобен при каскадной работе, резервировании, разной мощности агрегатов и последовательной модернизации котельной.



Второй случай — значительная высота. По мере роста трубы ветровой момент и требования к жёсткости становятся определяющими. У самонесущего ствола это нередко ведёт к увеличению толщины оболочки и массы нижних участков. Пространственная ферма распределяет материал по поясам и раскосам, работающим в составе каркаса. Экономический эффект нельзя считать заранее гарантированным: он подтверждается сравнением расчётной массы стволов, каркаса, фундамента, площадок, покрытий, логистики и монтажа.



Третий сценарий — реконструкция действующей котельной. Фасадная труба требует передачи усилий на существующее здание. Если обследование не подтверждает возможность таких нагрузок или усиление фасада и конструкций оказывается сложным, отдельностоящая ферменная мачта снимает эту проблему. Она имеет собственный фундамент и не делает дымоход зависимым от состояния стен котельной.



Рациональной ферменная система бывает и при крупных диаметрах стволов, в том числе более 1 метра. Большой диаметр влияет не только на расход металла: возрастают требования к геометрии, овальности, стыкам секций, температурным деформациям, креплениям и транспортировке. Несущий каркас позволяет организовать опоры и направляющие для внутреннего ствола, не превращая сам газоход в единственный несущий элемент системы.



Отдельное преимущество возникает при планируемом развитии. Если в проекте предусмотрено подключение дополнительного котла, резервный канал или замена оборудования на агрегаты иной мощности, компоновку можно заложить заранее. Это не отменяет повторной проверки аэродинамики и конструкций при фактическом расширении, но снижает риск того, что для нового ствола придётся строить отдельную трубу.

Когда ферменная мачта не является предпочтительным решением

• для небольшой котельной с одним маломощным котлом, короткой требуемой высотой и отсутствием перспективы расширения компактная самонесущая либо фасадная система нередко проще;

• на участке с жёсткими архитектурными требованиями открытый ферменный каркас может быть визуально неприемлемым;

• при отсутствии площадки для крана, складирования и укрупнительной сборки монтаж усложняется, хотя отдельные секции и специальные технологии позволяют адаптировать проект;

• в агрессивной среде недостаточно выбрать ферму как тип конструкции: необходимы подходящие марки стали, защита каркаса, дренаж и контроль скрытых зон;

• рядом с жилой застройкой, чувствительным оборудованием или объектами с ограничениями по вибрациям требуется отдельная оценка динамики, шума и условий монтажа.

Практический алгоритм прост: если проект включает несколько стволов, значительную высоту, сервисный доступ, крупные диаметры или перспективное расширение котельной, ферменную мачтовую схему следует сравнить с альтернативами на стадии технико-экономического обоснования. Если котёл один, объект невысокий, а здание рассчитано на фасадное крепление, более компактная конструкция может оказаться рациональнее.

Преимущества ферменной мачтовой трубы без рекламных формулировок

Рациональное распределение металла

В пространственной ферме пояса и раскосы образуют несущую систему, рассчитанную на сочетания постоянных, ветровых, снеговых, температурных и монтажных нагрузок. Благодаря этому газоотводящий ствол не обязан одновременно выполнять роль полноценной высокой несущей колонны. Преимущество реализуется только при корректном расчёте: сравнивать следует не цену тонны стали и не цену одного погонного метра, а массу и стоимость всего комплекса — стволов, фермы, опорной рамы, фундамента, лестниц, площадок, покрытия, доставки и монтажа.



Несколько независимых газоотводящих каналов

В одной ферме размещают отдельные стволы для разных котлов или каскадов. Это помогает сохранить независимость каналов и удобнее организовать реконструкцию. Однако самостоятельные стволы не освобождают от расчёта совместной работы: учитываются высота оголовков, расположение относительно друг друга, сопротивление каждого тракта, режимы одновременной и частичной нагрузки котлов.



Обслуживаемость

Площадки, лестницы и ревизионные зоны дают доступ к стыкам, креплениям, компенсаторам, молниезащите и оголовкам. Это важно не как формальное дополнение к конструкции, а как способ обнаружить коррозию, ослабление соединений, нарушения покрытия или проблемы с конденсатом до аварийного ремонта. Доступ должен быть спроектирован с соблюдением требований безопасности; случайно размещённая лестница не делает высотное сооружение обслуживаемым.



Адаптация под условия котельной

Несущую ферму часто изготавливают из конструкционной углеродистой стали с предусмотренной защитой от атмосферной коррозии, а стволы — из нержавеющей стали, устойчивой к условиям дымовых газов. Такое разделение материалов обосновано, когда расчёт подтверждает риск конденсата и химического воздействия внутри канала. Марку нержавеющей стали нельзя выбирать по одному названию: решающими являются температура, топливо, влажность, состав продуктов сгорания и цикличность работы.



Логистика и монтаж

Ферму и стволы производят секциями, доставляют на объект и монтируют по проектной последовательности. Укрупнительная сборка сокращает число высотных операций, если площадка допускает размещение секций и работу грузоподъёмной техники. Это не означает автоматического сокращения срока: календарный план зависит от готовности фундамента, поставки материалов, погодных ограничений, доступа крана и согласованности работ с действующей котельной.



Ценность на протяжении эксплуатации

При раздельной несущей и газоотводящей системах ремонт или замена внутреннего ствола организуются иначе, чем при ремонте самонесущей оболочки. Конкретная ремонтопригодность определяется проектными узлами, массой секций, доступом и состоянием каркаса. Экономическая выгода состоит не в минимальной стартовой цене, а в управляемости затрат на обслуживание, модернизацию, локальный ремонт и снижение риска длительного простоя.

Исходные данные для выбора дымовой трубы: что подготовить до запроса цены

Предварительный расчёт дымовой трубы начинается с данных о котельном оборудовании, а не с желаемой высоты или фотографии похожего объекта. Коммерческое предложение без исходных параметров не позволяет сопоставить варианты по надёжности, сроку службы и составу поставки. Оно показывает только цену условной конструкции, которая после получения проекта почти неизбежно изменится.



Параметры котельного оборудования

Инженеру необходимы тип топлива, количество котлов, их номинальная и минимальная рабочая мощность, режим включения и технические характеристики дымовых газов. Природный газ, дизельное топливо, мазут, уголь, пеллеты, щепа и комбинированные режимы формируют разные по температуре, влажности и составу продукты сгорания. Эти различия влияют на материал ствола, теплоизоляцию, систему конденсатоотвода, загрязнение внутренней поверхности и требования к ревизиям.

Недостаточно сообщить суммарную мощность котельной. Важно понять, работают ли все котлы одновременно, есть ли один резервный агрегат, как часто оборудование переходит на частичную нагрузку и запускается ли оно в сезонном режиме. У двух котельных с одинаковой установленной мощностью может быть разная расчётная производительность дымохода: в одной одновременно работают все котлы, в другой — только один основной, а остальные включаются на пиковые нагрузки.

Отдельного внимания требует конденсационный режим. При пониженной температуре газов водяной пар в тракте может переходить в жидкую фазу. Конденсат дымовых газов не следует воспринимать как обычную воду: его химические свойства зависят от топлива и состава продуктов сгорания. Материал, изоляция, уклоны, ревизии и дренаж должны быть рассчитаны на фактические условия, а не выбираться по универсальной схеме.



Данные по площадке

Регион строительства определяет нормативные климатические воздействия. Ветровой район влияет на расчёт давления ветра и динамическое поведение высокой конструкции, снеговой — на нагрузки на площадки, горизонтальные элементы и отдельные узлы. Если для территории установлены требования по сейсмичности, они также учитываются в проектировании.



Геология и грунтовые воды определяют конструкцию фундамента не меньше, чем масса самой трубы. Проектировщику нужны сведения о несущей способности грунтов, глубине залегания слоёв, уровне и агрессивности грунтовых вод, наличии насыпных грунтов, подземных сетей и существующих фундаментов. Высокая труба передаёт на основание не только вертикальную нагрузку, но и значительный опрокидывающий момент от ветра. Поэтому фундамент нельзя выбирать по габариту опорной рамы.



Площадка должна быть оценена также с точки зрения монтажа. Требуется определить:

• свободную зону под фундамент и безопасные проходы;

• подъезд тяжёлой техники и радиус работы крана;

• место для разгрузки, временного хранения и укрупнительной сборки секций;

• расположение ЛЭП, воздушных линий, дорог, трубопроводов и иных коммуникаций;

• расстояние до зданий, окон, кровель, технологических площадок и зон постоянного пребывания персонала;

• условия работы без остановки котельной либо допустимые окна для переключения оборудования.



Нормативные и градостроительные ограничения

Высота определяется не желанием «сделать с запасом» и не средней высотой соседних труб. Проверяются требования к технологической работе котлов, условия рассеивания выбросов, окружающая застройка, рельеф, санитарные ограничения, условия промышленной безопасности и требования к высотным объектам. Для ряда объектов требуется светоограждение и маркировка. Такие решения принимают в проекте с учётом конкретного места установки и применимых требований.



Эксплуатационные требования

До начала разработки полезно зафиксировать, кому и как предстоит обслуживать дымовую трубу. Нужны ли площадки на промежуточных отметках, доступ к оголовкам, места для датчиков, газоанализаторов, измерительных приборов, пробоотборных устройств, ревизий и очистки? Планируется ли увеличение мощности через три, пять или десять лет? Вопрос о будущем подключении котла меняет число стволов, размеры фермы, фундамент, расположение площадок и компоновку газоходов уже на первом этапе.





Ферменная мачтовая дымовая труба особенно эффективна для высоких, многоствольных и развивающихся котельных, где важны обслуживание, независимые каналы и оптимизация несущей части. Для небольшой одиночной котельной она может быть конструктивно избыточной. Решение подтверждают не названием схемы, а аэродинамическими, прочностными, теплотехническими и фундаментными расчётами.



Для предварительной оценки необходимо подготовить данные о котлах, топливе, дымовых газах, площадке, грунтах, окружающей застройке и планах модернизации. Это позволяет сравнить технически сопоставимые варианты дымовой трубы, определить состав поставки и исключить случайный выбор по цене без учёта эксплуатации.
