О проекте

В условиях строительства новых энергоэффективных объектов теплоснабжения особое внимание уделяется системам отвода дымовых газов. В Республике Карелия реализован проект по оснащению строящейся модульной котельной мощностью 22 МВт современными дымовыми трубами из нержавеющей стали. Поставщиком ключевого оборудования выступил Уральский завод дымоходов «Модуль» (ООО «УЗДМ») — российский производитель, специализирующийся на проектировании и изготовлении модульных дымоходов для промышленных объектов.

Данный проект демонстрирует комплексный подход к решению задач дымоотведения для котельных средней мощности в условиях северного климата.

Технические характеристики объекта

В рамках проекта для строящейся котельной в Петрозаводске были спроектированы и изготовлены пять дымовых труб из нержавеющей стали со следующими параметрами:

• Высота дымовых труб  - 20 метров

• Количество труб  -   5 штук

• Тип конструкции   -  модульные дымовые трубы (сэндвич/утепленные)

• Диаметры дымовых труб   -  500/600 мм и 700/800 мм

• Толщина стенки  -   0,5 мм / 0,8 мм

• Материал  -  нержавеющая сталь AISI 304 / AISI 430

Конструктивные особенности и компоновка

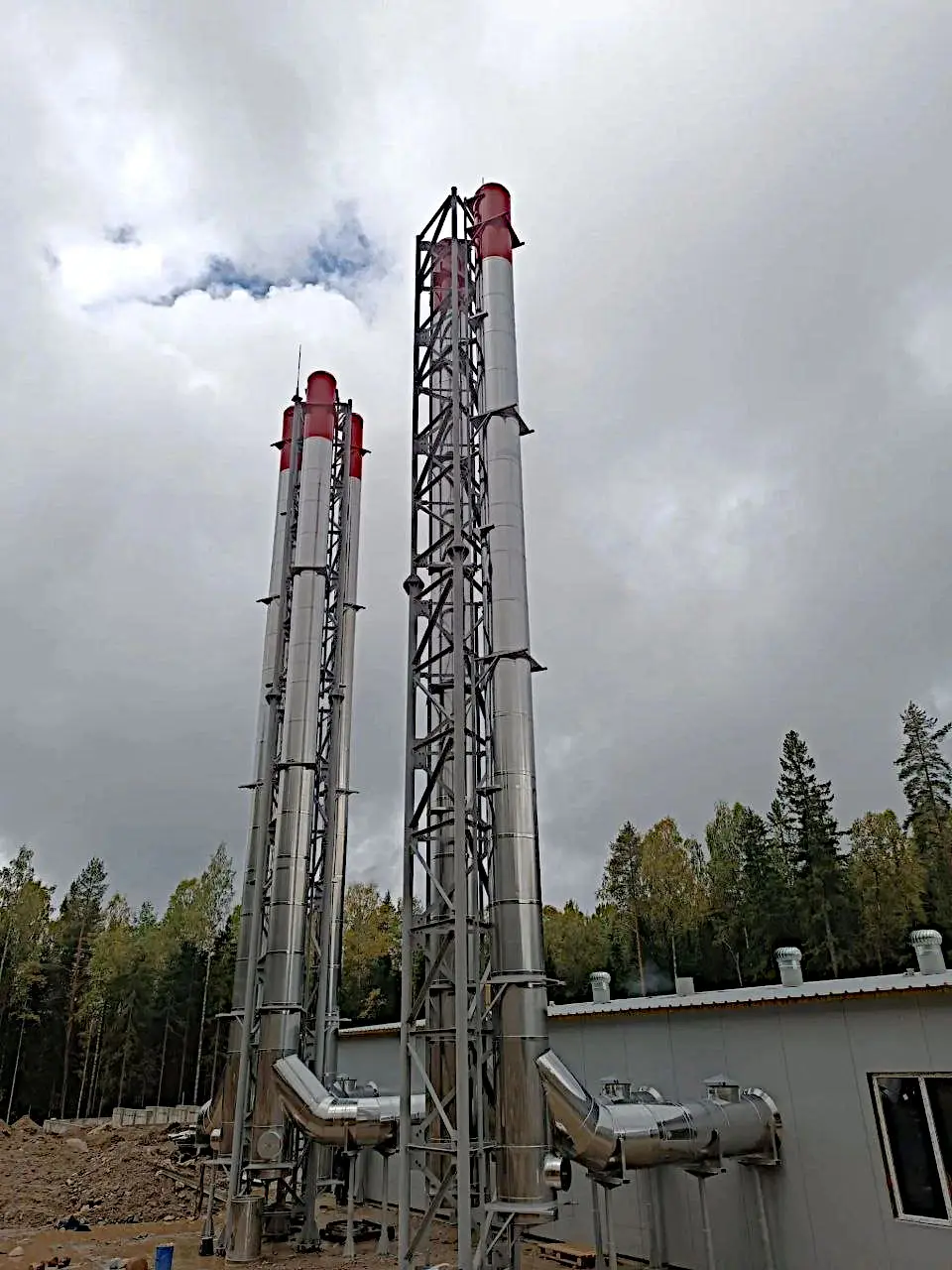

Трехгранные металлические опоры

Для размещения пяти дымовых труб были применены трехгранные металлические опоры — пространственные стержневые конструкции, широко используемые в практике УЗДМ для промышленных объектов. Такое решение позволяет компактно разместить несколько газоотводящих стволов на ограниченной площади котельной.

Схема компоновки:

• На первой опоре — 3 дымовые трубы

• На второй опоре — 2 дымовые трубы

Подобный подход группового размещения труб соответствует требованиям СП 89.13330.2016 «Котельные установки», согласно которым для котельных с числом котлов более трех рекомендуется предусматривать многоствольные дымовые трубы или индивидуальные стволы для каждого котла.

Материалы дымовых труб и их обоснование

• AISI 304 (внутренний контур) — аустенитная высоколегированная нержавеющая сталь, содержащая хром и никель. Обладает высокой устойчивостью к коррозии, воздействию конденсата и кислотных соединений, что критически важно при переменных температурных режимах работы котельного оборудования.
•  AISI 430 (наружный контур) — ферритная нержавеющая сталь с меньшим содержанием никеля. Хорошо зарекомендовала себя как конструкционный материал для внешних элементов дымоходов, обеспечивая прочность и защиту от атмосферных воздействий при оптимальной экономической эффективности.

Соответствие нормативным требованиям

Проект разработан с учетом действующих сводов правил:

• СП 89.13330.2016 «Котельные установки» — устанавливает требования к высоте и расчету дымовых труб, выбору материала и необходимости тепловой изоляции.

• Правила проектирования для труб высотой более 15 метров — согласно разъяснениям, при высоте дымовых труб свыше 15,0 м необходимо руководствоваться дополнительно СП 43.13330.2012 и СП 346.1325800.2017.

Высота 20 метров для данного объекта определена расчетом рассеивания выбросов загрязняющих веществ в атмосферном воздухе, что является стандартной практикой при проектировании котельных установок.

Преимущества модульных дымовых труб из нержавеющей стали

1. Заводская готовность — блочно-модульные котельные, согласно СП 89.13330.2016, должны поставляться с дымовыми трубами заводского изготовления с расчетной высотой.

2. Коррозионная стойкость — применение нержавеющей стали марок AISI 304 и AISI 430 обеспечивает длительный срок службы конструкции в условиях агрессивной среды дымовых газов.

3. Скорость монтажа — модульная конструкция позволяет сократить сроки строительства и упростить логистику на объекте.

5. Ремонтопригодность — при необходимости замены внутреннего газоотводящего ствола несущий каркас остается неизменным, что снижает эксплуатационные затраты.
