Новая котельная в строящемся микрорайоне: почему надежное теплоснабжение начинается с правильной дымовой трубы

Строительство новой котельной на улице Яхтенной в Краснодаре — это не просто очередной объект коммунальной инфраструктуры. Это фундамент для целого микрорайона, который активно застраивается жилыми массивами и социальными объектами. Когда проект планировки территории предусматривает новые детские сады, школы и поликлиники, вопрос надежного теплоснабжения перестает быть технической формальностью и становится вопросом качества жизни тысяч людей.



В этой статье мы разберем, как строительство котельной связано с развитием микрорайона, какие технические решения применяются для таких объектов, и почему металлическая дымовая труба высотой 64 метра с четырьмя газоотводящими стволами из нержавеющей стали становится ключевым элементом всей системы.

Новая котельная в этом районе проектируется с суммарной мощностью 40 Гкал/час, причем строительство ведется очередями: первая очередь рассчитана на 20 Гкал/час . Такая поэтапность говорит о продуманном подходе: инфраструктура вводится синхронно с ростом числа подключенных абонентов.



Цель строительства сформулирована предельно четко: надежное обеспечение теплом и горячей водой строящегося жилого массива и сопутствующей социальной инфраструктуры. Детские сады, школы и поликлиники, запланированные проектом планировки, предъявляют повышенные требования к бесперебойности теплоснабжения. В отличие от жилых домов, где временное отключение тепла можно пережить, социальные учреждения не могут работать без тепла и горячей воды в штатном режиме. Именно поэтому котельная на улице Яхтенной рассматривается не как временное решение, а как долгосрочная инфраструктурная база для целого микрорайона.

Почему для котельной такой мощности нужна многоствольная дымовая труба

Когда речь идет о котельной мощностью 40 Гкал/час, конструкция дымовой трубы перестает быть типовой. Согласно действующим нормативам, при подключении более трех котельных агрегатов и значительном диаметре устья трубы проектировщики обязаны предусматривать многоствольную дымовую трубу.

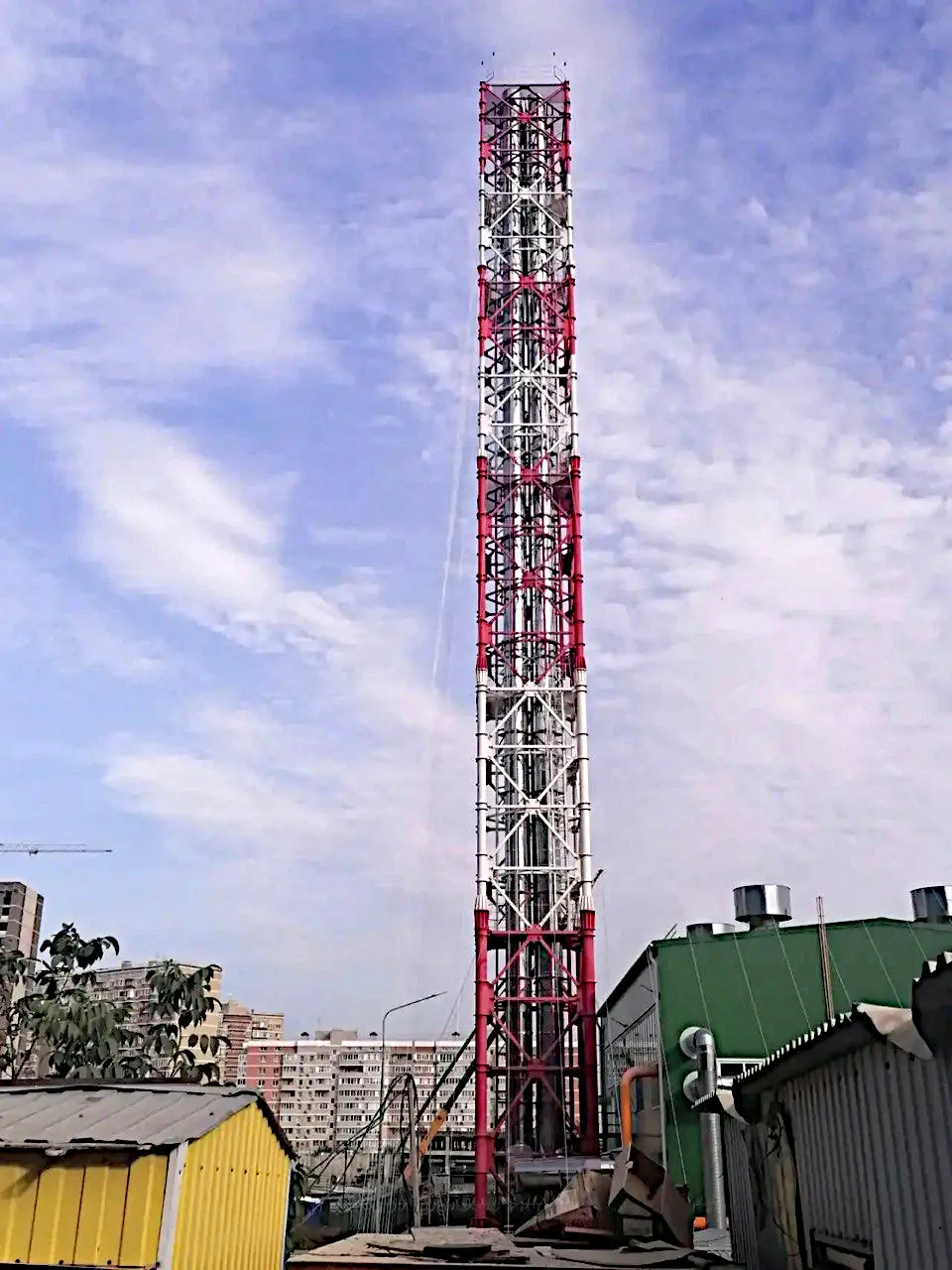

Именно такое решение реализуется для котельной в Молодежном: ферменная металлическая дымовая труба высотой 64 метра с четырьмя газоотводящими стволами. Каждый ствол — это отдельный путь для отвода дымовых газов, что исключает взаимное влияние потоков и позволяет обслуживать или ремонтировать один ствол, не останавливая работу всей котельной.



Ферменная конструкция (труба на опорной ферме) выбрана не случайно. Это наиболее распространенный тип промышленных дымовых труб для котельных средней и большой мощности, поскольку он обеспечивает удобство монтажа и ремонта: секции фермы изготавливаются в заводских условиях и собираются на месте, а замена поврежденного модуля не требует разборки всей конструкции.

Материалы и утепление дымовой трубы: что стоит за надежностью

Газоотводящие стволы котельной в Молодежном выполнены из нержавеющей стали марок AISI 304 и AISI 430 с толщиной стенки 1,0 мм. Диаметры стволов — 950/1050 мм и 1150/1250 мм. Выбор нержавеющей стали для таких объектов обусловлен агрессивной средой дымовых газов: продукты сгорания содержат влагу и кислотные соединения, которые разрушают обычную углеродистую сталь.



Однако даже нержавеющая сталь не решает всех проблем без утепления. При охлаждении дымовых газов внутри ствола образуется конденсат — влага оседает на стенках, смешивается с кислотными компонентами и ускоряет коррозию. Кроме того, зимой влага может замерзать, а перепад температур создает дополнительные нагрузки на конструкцию.



Утепление газоотводящих стволов минеральной ватой (как правило, базальтовой) в обкладке из нержавеющей или оцинкованной стали обеспечивает стабильный температурный режим внутри трубы. Это предотвращает образование конденсата, снижает теплопотери и продлевает срок службы стволов. Для котельных в климатических условиях Краснодарского края, где зимние температуры хоть и не экстремальны, но периоды с отрицательными значениями достаточно продолжительны, утепление остается обязательным элементом качественного проекта.

Четырехгранная ферма: почему выбрана именно такая конструкция

Опорный каркас дымовой трубы  — это четырехгранная ферма из металлоконструкций. Выбор именно четырехгранной (а не трехгранной или круглой) формы обусловлен несколькими практическими преимуществами.

• Устойчивость к ветровым нагрузкам. Четырехгранная ферма имеет симметричную жесткую пространственную структуру, которая хорошо воспринимает ветровые нагрузки с любого направления. Для трубы высотой 64 метра, которая является доминантой на площадке котельной, это критически важно: расчет ветровых нагрузок для таких объектов выполняется по СП 20.13330 (Нагрузки и воздействия) с учетом скоростного напора ветра в данном регионе.
• Удобство монтажа стволов. Четырехгранная форма дает ровные грани и предсказуемую геометрию, что упрощает установку газоотводящих стволов внутри фермы. Стволы фиксируются к поясам фермы с помощью специальных опор и хомутов, и четырехгранная схема позволяет равномерно распределить нагрузку от четырех стволов по всей высоте конструкции.

Один из ключевых технологических моментов проекта — монтаж газоотводящих стволов внутри фермы. Такая схема (стволы внутри несущего каркаса) является классической для промышленных многоствольных труб и дает ряд преимуществ.

Во-первых, защита стволов от внешних воздействий. Ферма берет на себя ветровые и гололедные нагрузки, а стволы работают в более щадящем режиме. Во-вторых, компактность: четыре ствола размещаются в пределах одной фермы, что экономит площадь на площадке котельной. В-третьих, удобство обслуживания: стволы доступны с площадок фермы на разных высотах, что позволяет проводить осмотры и ремонты без демонтажа конструкции.

Монтаж выполняется поэтапно: сначала собираются секции фермы, затем внутри устанавливаются и фиксируются стволы, после чего конструкция наращивается до проектной высоты 64 метра. Для подъема и установки используются краны соответствующей грузоподъемности, а все работы ведутся по проекту производства работ (ППР) с учетом ветрового режима площадки.

Молниезащита дымовой трубы

Дымовая труба высотой 64 метра — это самый высокий объект на площадке котельной, и она автоматически становится объектом, требующим молниезащиты. Согласно СО 153-34.21.122-2003 (Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций), промышленные трубы высотой более 50 метров относятся к объектам, для которых обязательна защита от прямых ударов молнии.
