Старый дымоход — не приговор, а повод для перемен

В инженерной практике модернизация объектов теплоснабжения почти всегда упирается в состояние дымовой трубы. Старый кирпичный дымоход, прослуживший несколько десятилетий, со временем начинает «сыпаться»: появляются трещины, выкрашивается раствор, намокает оголовок, а сквозняки в швах нарушают тягу. Ремонтировать такую конструкцию часто дороже и сложнее, чем построить новую. С подмосковной котельной именно так и поступили — вместо капитального восстановления старой трубы решили возвести современный металлический аналог.

Новая труба из нержавеющей стали: технологии и подрядчики

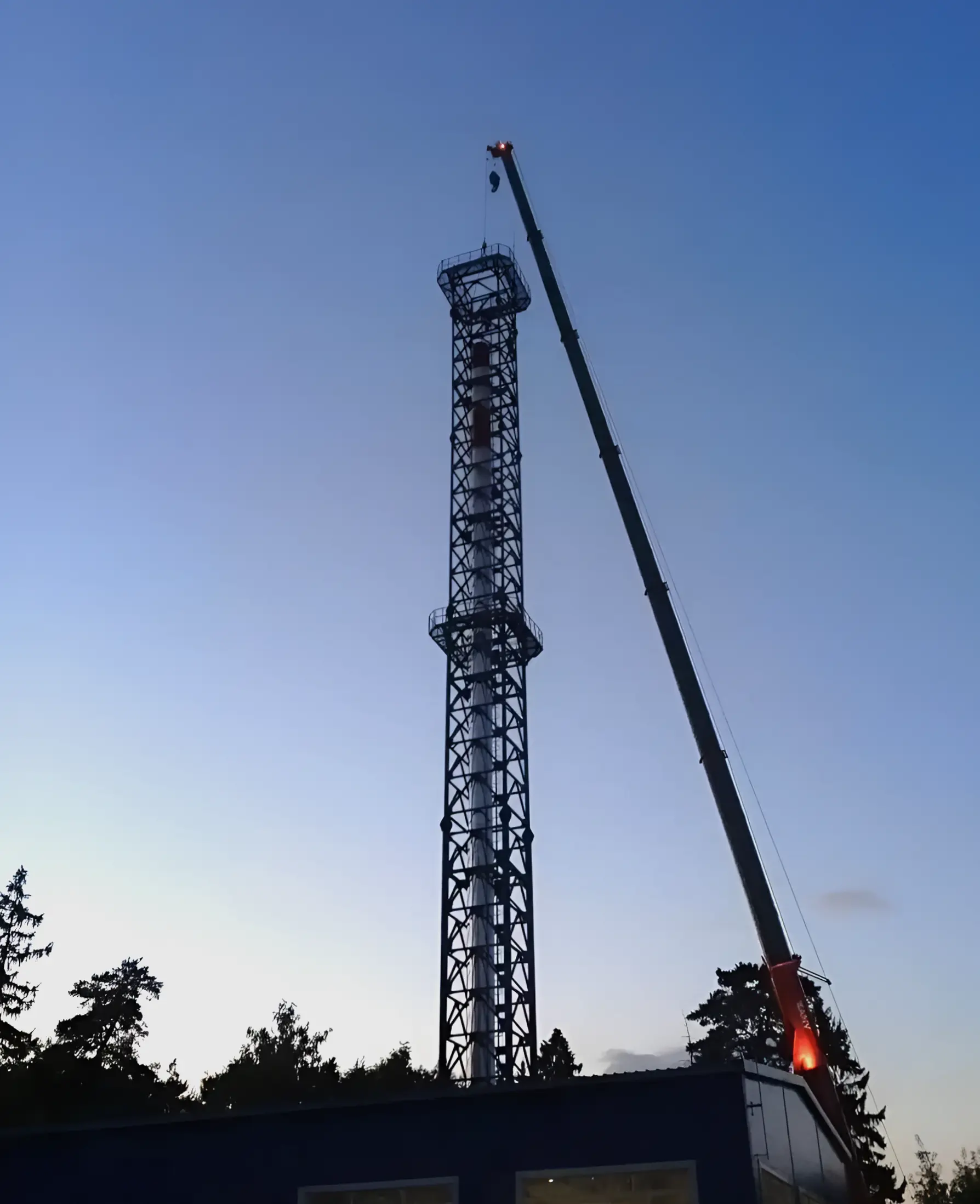

Новая дымовая труба высотой более 60 метров уже монтируется на площадке городской котельной. За проектирование и поставку конструкций отвечают специалисты Уральского завода дымоходов «Модуль». Рассказываем, как устроен этот объект и почему инженеры сделали ставку на нержавеющую сталь.

Когда ремонт кирпичной трубы становится бессмысленным

Кирпичные дымоходы — проверенная временем классика, но у них есть объективный ресурс. Если обследование показывает разрушение кладки, деформацию фундамента или отклонение от вертикали, встает вопрос: восстанавливать или менять? Чаще всего второй вариант оказывается выгоднее. Почему?

• Скорость: стальные секции изготавливаются на заводе и собираются на объекте за считанные дни, тогда как кирпичная кладка требует долгой работы.

• Вес: металлическая башня значительно легче, а значит, меньше нагружает основание.

• Гибкость: внутри одной опорной конструкции можно разместить несколько независимых газоходов — это удобно, если котельная работает на нескольких котлах.

Как проходит замена: два подхода к реконструкции

На практике модернизацию дымовой трубы проводят по одному из двух сценариев:

• Параллельное строительство. Новую трубу монтируют рядом со старой, не останавливая работу котельной. После пусконаладки оборудование переключают на новый газоход, а старую трубу аккуратно демонтируют. Это самый безопасный и бесшовный для теплоснабжения вариант.

• Последовательная замена. Если свободного места на участке нет, сначала демонтируют старую конструкцию, а на её месте возводят новую. На время работ подключают временную схему дымоудаления или выводят котлы поочередно. График здесь расписан по минутам, чтобы не допустить сбоев в подаче тепла.

Для котельной в Подмосковье выбран первый вариант — с установкой новой башни на отдельном фундаменте, что позволило не прерывать теплоснабжение города.

Технический обзор 60-метровой металлической трубы

Новая конструкция — это не просто «железная труба», а полноценное инженерное сооружение, спроектированное с учётом всех современных нормативов прочности, устойчивости и пожарной безопасности.

Несущий каркас

Основание дымовой трубы — стальная башня в форме четырёхгранной фермы. Её высота достигает 60,25 метров. Нижняя часть опирается на мощный столбчатый фундамент размером 12×12 метров и глубиной 4,5 метра. Такая конструкция выдерживает сильные ветровые нагрузки, характерные для Подмосковья. Для обслуживания на отметках 38 и 60 метров смонтированы рабочие площадки, а также установлена лестница и авиационное светоограждение.

Три дымохода в одной башне

Внутри металлического каркаса размещены три независимых газоотводящих ствола. Их диаметр составляет 1000/1100 мм.

Это решение позволяет подключать к каждому из них отдельный котел, что упрощает регулировку режимов работы и проведение плановых ремонтов.

Каждый ствол — это сэндвич-конструкция с тремя слоями:

• Внутренняя стенка — жаропрочная нержавейка AISI 304 толщиной 1 мм, устойчивая к агрессивным средам и температуре до 600 °C;

• Средний слой — базальтовая теплоизоляция толщиной 50 мм, которая предотвращает образование конденсата и потери тепла;

• Наружный кожух — нержавеющая сталь AISI 430 толщиной 1 мм, защищающая конструкцию от внешней среды.

Почему инженеры выбрали нержавеющую сталь

По словам представителей завода-изготовителя, выбор материала для дымоходов сегодня практически однозначен — это нержавейка. Исполнительный директор УЗДМ Сергей Головин поясняет:

«Металл позволяет разделить силовые и технологические функции конструкции. Наружная башня держит ветер и снег, а внутренний ствол работает в режиме высоких температур и кислотного конденсата. Мы используем коррозионностойкие марки стали, чтобы труба служила десятилетиями без капитального ремонта».

Кроме того, замена кирпичной кладки на стальные модули даёт возможность контролировать качество каждого шва ещё на производстве. Это намного надёжнее, чем полагаться на «человеческий фактор» при кладке кирпича на высоте.
