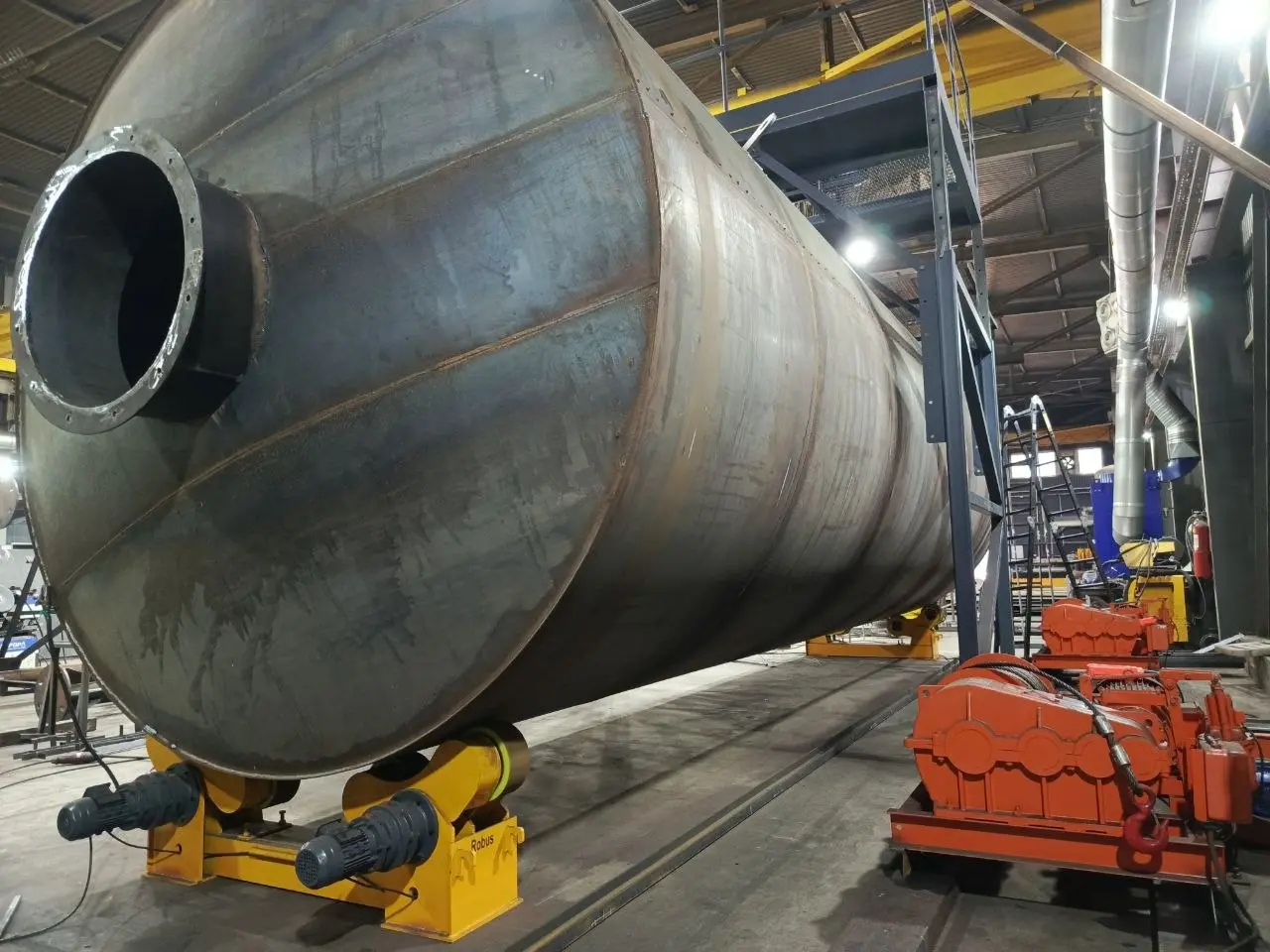

Цех емкостного оборудования Уральского завода дымоходов «Модуль» выполняет заказ по изготовлению резервуара объемом 75 куб. метров в рамках комплексной модернизации насосной станции подпитки теплосети. Новое оборудование пришло на смену устаревшим емкостям и обеспечивает надежное хранение технологических жидкостей для защиты баков-аккумуляторов горячего водоснабжения от коррозии.

Задачи проекта

В ходе модернизации существующей системы аккумулирующих баков потребовалось заменить парк емкостного оборудования. Ключевыми требованиями заказчика стали:

• увеличение рабочего объема с учетом попадания воды при вытеснении герметика;

• полная заводская готовность изделия (минимизация монтажных работ на площадке);

• устойчивость к климатическим условиям Уральского региона;

• соответствие присоединительным размерам существующих трубопроводов

Конструкция и материалы

Резервуар для хранения герметизирующей жидкости изготовлен из стали 09Г2С — материала, рекомендованного для работы при отрицательных температурах (до -40°С) и агрессивных средах. Это гарантирует долгий срок службы оборудования при наружной установке.

Особенности исполнения:

• Полный объем — 75 м³ (полезный запас при плотности жидкости 900 кг/м³ — от 56,9 м³);

• Тип поставки — блок-бокс заводской готовности (полная сборка в цехе);

• Защита — двухстороннее антикоррозионное покрытие и теплоизоляция (минвата/ППУ) с кожухом из оцинкованной стали;

• Рабочее давление — атмосферное (безнапорное хранение).

Штуцерная обвязка и совместимость

Для бесшовной интеграции в существующую инфраструктуру резервуар оснащен технологическими патрубками (А, Б, В, Г) с ответными фланцами в комплекте поставки. Специальный штуцер Д предназначен для монтажа байпасного указателя уровня — фланцы выполнены по ГОСТ 33259—2015 (исполнение А), что гарантирует надежную герметизацию и визуальный контроль уровня раздела сред «вода — герметик».

Почему выбран именно такой объем?

Вместимость 75 м³ рассчитана не случайно. Помимо основного запаса герметизирующей жидкости (56,9 м³), в емкости предусмотрен буферный объем около 18 м³. Он необходим для сбора воды, которая поступает при обратном вытеснении жидкости из бака-аккумулятора во время технологических операций. Это инженерное решение исключает риск перелива и утечки дорогостоящего герметика.

Комплектация поставки

На объект оборудование отгружается полностью готовым к установке. В состав входят:

• сварной корпус с патрубками;

• полный комплект ответных фланцев (А-Г) и фланцев под указатель уровня (Д);

• опорные конструкции (седла/лапы) под фундамент;

• нанесенное покрытие и теплоизоляционный слой;

• паспорт изделия и схема антикоррозионной защиты.
