В этом обзоре представлен опыт реализации проекта под ключ: изготовление и установка семи модульных дымовых труб из нержавеющей стали высотой 20 метров - оснащение котельной жилого комплекса. Конструкция дымовых труб адаптирована для работы с газовым оборудованием и обеспечивает бесперебойное удаление продуктов сгорания в любых погодных условиях.

Зачем для газовой котельной ЖК нужны дымовые трубы из нержавейки?

Продукты сгорания природного газа содержат агрессивную кислотную среду (особенно конденсат). Обычная сталь или кирпич быстро разрушаются. Поэтому для современных котельных выбирают дымовые трубы из нержавеющей стали. Они обладают:

• Абсолютной газоплотностью (безопасность для жильцов);

• Коррозионной стойкостью к сернистым соединениям;

• Малым весом (не требуют массивного фундамента);

• Возможностью быстрого монтажа на высоте до 20 метров и более

В данном проекте применена двухконтурная (сэндвич) система: внутренний контур принимает на себя высокую температуру и химическую нагрузку, наружный — выполняет защитную и декоративную функцию.

Какие материалы выбраны для 7 дымовых труб?

Для обеспечения долговечности и экономической эффективности использована высоколегированная сталь двух марок:

• Внутренний контур дымовой трубы (рабочий канал) — AISI 304. Это пищевая нержавейка с высоким содержанием хрома и никеля. Она выдерживает нагрев до 800°C, устойчива к кислотам конденсата и не деформируется со временем. Идеальный выбор для газовых котлов.

• Наружный контур дымовой трубы (кожух) — AISI 430. Ферритная сталь, устойчивая к атмосферной коррозии (дождь, снег, перепады температур). Она дешевле AISI 304, но при этом обеспечивает надежную защиту утеплителя и придает конструкции эстетичный вид.

!Важный параметр: толщина металла для дымовой трубы составляет 0,8 мм как для внутренней, так и для наружной трубы. Это "золотая середина" между прочностью и весом конструкции, позволяющая монтировать 20-метровые стволы без излишней нагрузки на фермы.

Подбор диаметров дымовой трубы: 500/600 и 600/700 мм

В котельной установлены разные группы газовых котлов с различной производительностью. Чтобы обеспечить правильную тягу и исключить завихрения, были подобраны два типоразмера сэндвич-труб:

• 500/600 мм для котлов средней мощности (основной массив нагрузки)

• 600/700 мм для пиковых водогрейных котлов с большим объемом сгораемого газа

Расчет диаметров выполнен по скорости движения дымовых газов (не более 25 м/с) и сопротивлению тракта. Использование двух размеров в рамках одной котельной позволяет оптимизировать тягу для каждого агрегата отдельно, не влияя на работу соседних каналов.

Почему выбраны 3-гранная и 4-гранная фермы?

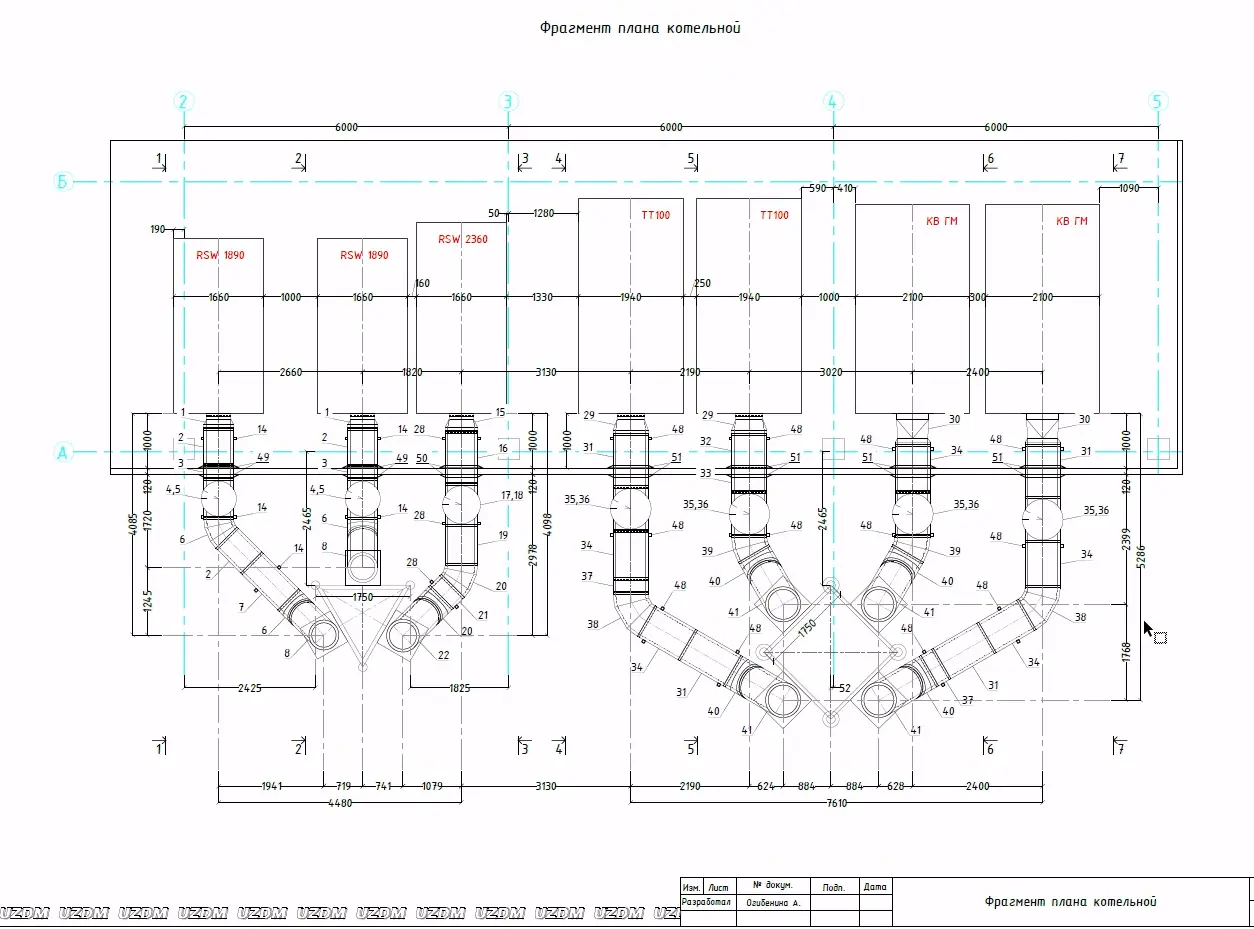

Для газоотводящих труб высотой 20 метров предусмотрены несущие конструкции в виде свободностоящих башен высотой 19 метров. К башням с внешней стороны закрепляются теплоизолированные газоотводящие трубы. Вертикальная нагрузка от стволов дымовых труб передается на стойки вытяжной башни через опорные конструкции с шагом в 3 метра.

Монтаж семи 20-метровых труб — это серьезная ветровая нагрузка. Чтобы обеспечить жесткость и устойчивость конструкции, применена башенная схема с пространственными фермами:

• 3 дымовые трубы объединены в 3-гранную ферму (треугольную в сечении). Треугольник — самая жесткая геометрическая фигура, отлично сопротивляется боковым ветрам и экономит металл.

• 4 дымовые трубы смонтированы на 4-гранной ферме (квадратной в сечении). Такая конструкция удобна для размещения четырех стволов в ряд, обеспечивает равномерное распределение веса на фундамент и упрощает обслуживание (наличие внутренней лестницы или площадок).

Обе фермы изготовлены из профильной трубы, оцинкованы и покрашены. Между собой трубы зафиксированы хомутами, что исключает вибрацию при работе вентиляторов горелок.

Этапы производства и монтажа "под ключ"

Весь цикл работ занял строго отведенное время и проходил по следующему алгоритму:

• Инженерный расчет: определение высоты (20 м), диаметров и шага крепления ферм с учетом розы ветров в регионе.

• Заготовка на производстве: раскрой листа AISI 304/430, гибка обечаек, аргонодуговая сварка (шов — сплошной, непроницаемый). Контроль качества каждой секции.

• Термоизоляция: заполнение зазора между контурами базальтовой ватой плотностью 120 кг/м³ (защита от промерзания и образование конденсата внутри).

• Доставка и сборка на площадке: монтаж велся поэтапно — сначала устанавливались нижние секции и опорные фланцы, затем с помощью автокрана поднимались фермы и последовательно наращивались стволы.

• Герметизация и конденсатоотвод: все стыки обработаны термостойким герметиком, установлены сборники конденсата с гидрозатворами для отвода агрессивной жидкости в нейтрализатор.
