Вопросы заказчиков о дымовых трубах больших диаметров неизбежно приводят к одному выводу: готовых, шаблонных решений здесь нет и быть не может. Поэтому мы всегда берем паузу после запроса «сообщите примерную сумму на газоходы диаметром 1200 мм или просчитайте по спецификации объекта, который уже сдали, у нас похожие характеристики».

Действительно, запрос примерной стоимости по аналогии с уже реализованным объектом — распространенная ситуация. Однако промышленная дымовая труба — это сложное инженерное сооружение, цена которого зависит от множества индивидуальных параметров. Проект, даже с «похожими» характеристиками, может иметь критические отличия, делающие такое сравнение некорректным

Чтобы подготовить коммерческое предложение максимально точно и обоснованно, нам понадобится следующая информация.

Основные исходные данные:

• Характеристики тепловых агрегатов: мощность, КПД, количество единиц, их тип, а также характеристики основного и резервного топлива (газ, мазут, уголь) с паспортными данными.

• Параметры дымовых газов: температура на входе в газоход, часовой объемный расход, плотность, влажность, а также содержание серы и зольность. Это ключевые данные для расчета диаметра и материала.

Условия площадки строительства:

• Климатический район и сейсмика: ветровой и снеговой районы, расчетная температура воздуха, сейсмичность площадки (в баллах). Это критически важно для расчета несущей способности фермы и фундамента.

• Экологические требования: для расчета минимальной высоты трубы (рассеивания выбросов) потребуются данные о фоновых концентрациях загрязняющих веществ в районе.

Технические предпочтения:

• Конструктивные решения: какой тип дымовой трубы рассматривается (ферменная, самонесущая, на оттяжках); сколько стволов требуется и какова их желаемая высота; предпочтительный материал (нержавеющая или углеродистая сталь).

Наличие этих данных позволит нам перейти от обсуждения «примерной стоимости» к подготовке индивидуального технико-коммерческого предложения.

Каждый проект — это сложная инженерная задача, где даже незначительные изменения исходных параметров требуют полного пересмотра всей конструкции дымовой трубы. Рассмотрим, почему индивидуальный подход является не прихотью команды наших специалистов, а технологической необходимостью.

Сложность аэродинамики: баланс параметров

Диаметр промышленной дымовой трубы — это не просто габаритный размер, а результат сложного инженерного компромисса. При проектировании диаметра необходимо одновременно решать несколько противоречивых задач.

С одной стороны, чем больше диаметр трубы, тем меньше сопротивление течению газов, что способствует увеличению скорости потока и тяги. С другой стороны, увеличение диаметра ведет к увеличению объема внутреннего пространства, что может снизить температуру газов и, как следствие, уменьшить тягу. Задача инженеров — найти ту золотую середину, при которой суммарные потери от сопротивления и охлаждения будут минимальны.

Математическое моделирование течения газов показывает, что стабилизированное течение в стволе устанавливается лишь на значительном расстоянии от входного сечения — примерно 30-50 диаметров от входа, что сопоставимо с высотой типовой промышленной трубы. Это означает, что на большей части тракта поток находится в переходном режиме, и его поведение требует трехмерного моделирования с учетом вторичных течений и вихревых зон.

Многоствольные конструкции: геометрическая головоломка

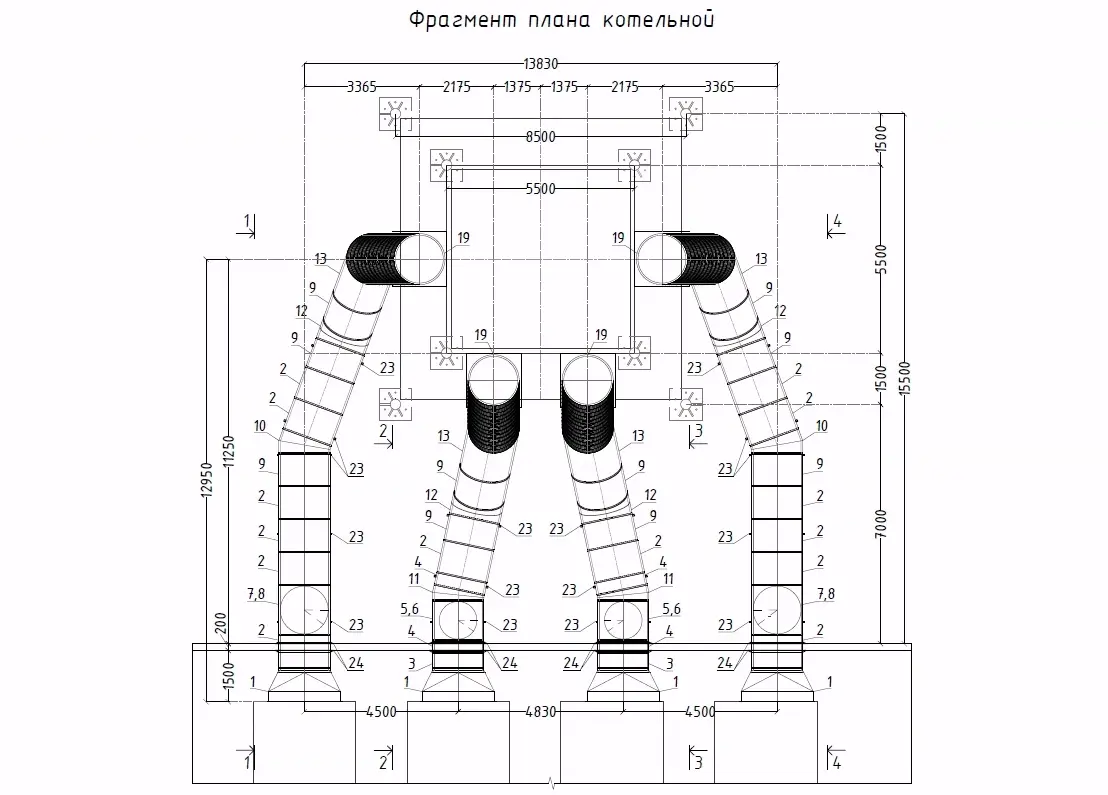

Особенно наглядно сложность индивидуального расчета проявляется при проектировании многоствольных дымовых труб. В этом случае задача выходит далеко за рамки простого подбора диаметров.

Современные исследователи решили эту задачу, создав систему из 31 алгебраического и тригонометрического уравнения. Решение находится численным методом и позволяет оптимизировать расположение стволов так, чтобы минимально возможный диаметр наружной оболочки обеспечивал заданные зазоры между стволами.

Почему это важно для заказчика? При разных расходах и температурах газов в стволах многоствольной трубы скорости газов в них также должны быть разными. Расчет диаметра оболочки с оптимизацией скоростей по каждому стволу обеспечивает снижение капитальных затрат и эксплуатационных издержек на величину от 2,4 до 9%.

Учет множества факторов

Индивидуальный расчет дымовой трубы учитывает комплекс взаимосвязанных параметров. Диаметр определяется на основе массового расхода газов, их температуры на входе и минимально допустимой на выходе, химического состава (влияющего на плотность и коррозионную активность), высоты трубы и климатических условий места установки.

Ключевой момент — температура газов. При прохождении по стволу большого диаметра газы охлаждаются, и, если температура опускается ниже точки росы, возникает кислотный конденсат. Это серьезная проблема, ведущая к коррозии внутренней поверхности. Поэтому для труб больших диаметров часто требуется использование специальных кислотостойких сталей (например, AISI 304, 316, 321) или внутренняя футеровка защитными материалами.

Индивидуальный расчет — не роскошь, а необходимость

На реальных объектах, таких как котельная мощностью 120 МВт, диаметры дымовых труб достигают 1300-1400 мм и более. Каждый такой проект требует полного цикла расчетов: аэродинамического, прочностного, устойчивости ферменных конструкций, ветрового и сейсмического.

Таким образом, ответ на вопрос заказчиков о возможности использования готовых решений однозначен: для дымовых труб больших диаметров типовые проекты могут служить лишь отправной точкой. Итоговые параметры — диаметр, высота, толщина стенок, материал дымовой трубы, конструкция изоляции — определяются только индивидуальным расчетом, учитывающим конкретные условия работы оборудования, характеристики топлива и особенности площадки строительства. Именно такой подход гарантирует надежную, безопасную и экономически эффективную работу системы дымоотведения (дымовой трубы) на десятилетия вперед.
