Для котельных, в отличие от крупных ТЭС, стальные дымовые трубы являются основным, а часто и единственным типом конструкций. Они проще в монтаже и не требуют массивных фундаментов. Однако условия их работы специфичны: переменный режим работы котлов, образование кислого конденсата при низких нагрузках, температура газов до 500°С. Правильный выбор стали и конструктивной схемы напрямую определяет срок службы — от 7–10 лет при неверном подборе до 30 и более лет при грамотном проектировании.

Конструктивные схемы стальных стволов

Металлические стволы котельных классифицируются по способу крепления и наличию теплоизоляции.

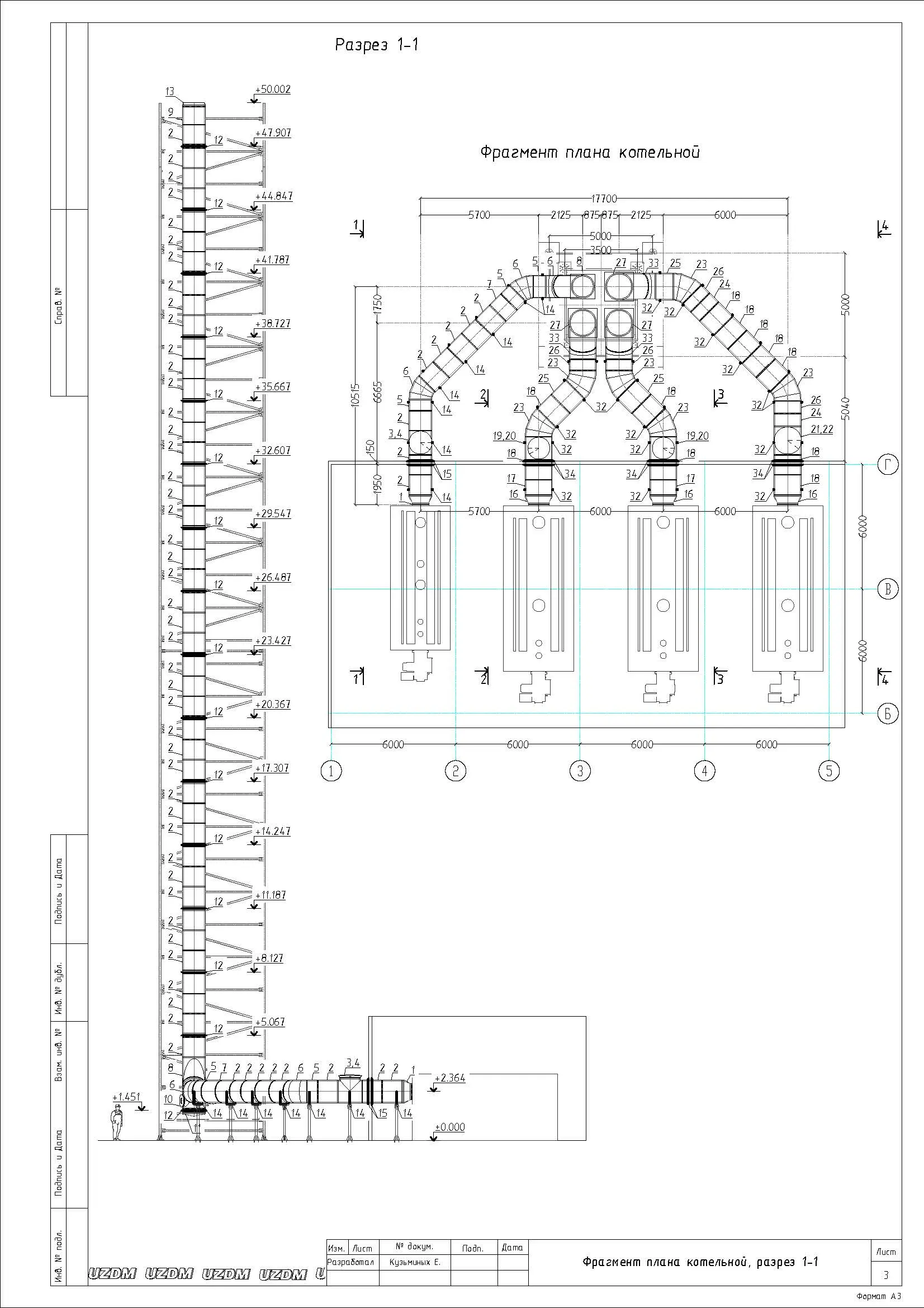

• Самонесущие трубы на фундаменте

Наиболее распространенный тип для котельных средней и большой мощности. Ствол опирается на отдельный фундамент через опорную плиту ("пятку") толщиной 10–20 мм. Конструкция собирается из отдельных секций (царг), соединяемых фланцами или сваркой. Толщина стенки обычно составляет 4–8 мм и рассчитывается с запасом на коррозию. Самонесущие трубы могут быть одно- или многоствольными, а при высоте более 30 м дополнительно раскрепляются оттяжками из круглой стали.

• Дымовые трубы на растяжках

Облегченный вариант для высот до 30–40 м. Ствол фиксируется одним-двумя ярусами оттяжек, расположенных под углом 120° в плане. Это решение экономит металл и упрощает монтаж, но требует свободной площадки вокруг трубы для крепления растяжек.

• Сэндвич-конструкции (утепленные дымовые трубы)

Для наружной установки и защиты от конденсата применяются двухстенные трубы ("сэндвич"): внутренний газоотводящий ствол из нержавеющей стали, слой негорючей теплоизоляции (базальтовая вата) и наружный защитный кожух. Такая конструкция поддерживает температуру стенки выше точки росы, предотвращая коррозию, и позволяет монтировать дымоход снаружи здания без дополнительного утепления.

Выбор стали для ствола дымовой трубы котельной

Выбор марки стали определяется двумя факторами: температурой газов и агрессивностью конденсата. Здесь действует правило: состав стали важнее её толщины — дымоход из качественной нержавейки толщиной 0,5 мм прослужит дольше, чем из нестойкой стали толщиной 1 мм.

Углеродистая сталь — бюджетное решение

Основная марка для стандартных условий —Ст3пс по ГОСТ 380. Она применяется для отвода сухих горячих газов (температура выше 400°C) при отсутствии интенсивной конденсации. Срок службы — до 10–15 лет при условии обязательной наружной антикоррозионной защиты (термостойкие эмали, битумные лаки). Нормативная толщина стенки — не менее 3–4 мм, с припуском на коррозионный износ 2–4 мм. В зонах интенсивной коррозии (нижняя часть, зона конденсата) допускается увеличение стенки до 6–8 мм.

Нержавеющие стали — защита от агрессивных сред

Когда котельная работает на топливе с высоким содержанием серы (мазут, уголь) или в режиме частых пусков/остановок с образованием кислого конденсата, обязательна нержавеющая сталь. Выбор конкретной марки определяется температурой и агрессивностью среды:

• AISI 430 - ферритная, 17% хрома, до 450°C. Применяется для наружного контура сэндвичей; не рекомендуется для внутреннего ствола во влажной среде

• AISI 304- 18% хрома, 8% никеля, до 600°C. Применяется для дымовых труб газовых котельных с умеренной агрессивностью; оптимальный бюджетный вариант.

• AISI 316 - с молибденом (2–3%), до 600°C. Идеальный выбор для жидкого и твердого топлива, высокая стойкость к серным соединениям.

• AISI 321 - стабилизирована титаном, до 800–1200°C . Применяется для высокотемпературных участков и частых циклов нагрева/охлаждения, стойкость швов

• AISI 310 - 25% хрома, 20% никеля, до 1000°C. Применяется для самых горячих зон — у выхода из котла

Важно: для внутренних газоотводящих стволов котельных, особенно при конденсатном режиме, предпочтительны аустенитные стали AISI 316 или AISI 321. Минимальная толщина для высоколегированных сталей может быть снижена до 1,5 мм, но на практике применяют 2–4 мм.

Комбинированные решения

Для оптимизации затрат часто применяют комбинированные конструкции. Нижняя, наиболее холодная часть (3–4 метра от входа газов), где выпадает основной конденсат, выполняется из коррозионностойкой стали AISI 316 или 321. Выше, где газы еще достаточно горячие и сухие, продолжение ствола может быть из более дешевой углеродистой стали с защитным покрытием. Такая схема позволяет сочетать долговечность и экономическую эффективность.
