Основная роль шумоглушителей — снижение шума, создаваемого потоком отходящих дымовых газов, который распространяется по газоотводящему тракту и через дымовую трубу выходит в окружающую среду. Металлические дымоходы являются хорошими проводниками звука: шум от работы горелок, вентиляторов и дымососов передаётся по трубе к устью и излучается наружу.

Принцип действия основан на поглощении звуковой энергии специальными материалами (например, каменной ватой) внутри корпуса глушителя. Эффективность может достигать 11–20 дБ и более в зависимости от конструкции, частоты шума и длины глушителя .

Шумоглушители различаются по месту установки:

• Нижний шумоглушитель — монтируется в нижней части ствола дымовой трубы, часто в горизонтальном положении;

• Верхний шумоглушитель — устанавливается в верхней части ствола дымохода.

Необходимость установки

Установка шумоглушителей — это не рекомендация, а требование законодательства. Необходимость продиктована:

• Санитарными нормами — СН 2.2.4/2.1.8.562-96 и другими документами, устанавливающими предельно допустимые уровни шума для рабочих мест, жилых помещений и прилегающих территорий.

• Природоохранным законодательством — Федеральный закон «Об охране окружающей среды» (ст. 55) требует соблюдения нормативов по физическому воздействию.

Особенно строгие требования предъявляются к котельным, расположенным вблизи жилых зон или непосредственно в них. Если у предприятия есть предписания надзорных органов по несоблюдению санитарно-защитных зон (СЗЗ), установка шумоглушителей становится обязательным мероприятием.

Объекты, на которых требуется установка

Шумоглушители для дымовых труб необходимы на следующих объектах:

• Районные тепловые станции (РТС) и квартальные котельные, обеспечивающие теплом жилые микрорайоны;

• Промышленные котельные заводов и предприятий;

• Котельные с водогрейными котлами типов КВГМ, ДКВР, ПТВМ;

• Газовые котельные с принудительной тягой (дымососами);

• Объекты с газотурбинными установками и генераторным оборудованием;

• Дымовые трубы высотой от 30 метров и более, где проблема шумового воздействия на окружающую застройку стоит особенно остро.

Оснащение дымовой трубы высотой 75 м шумоглушителями в рамках реконструкции котельной (техническое решение)

Объект: Реконструкция промышленной котельной, высота дымовой трубы 75 метров (вытяжная башня)

Продукт: Комплект из 3 акустических шумоглушителей для дымовых газов + дымовые трубы

Задача: Снижение шумовой нагрузки на прилегающую территорию до санитарных норм

Компания-изготовитель: Уральский завод дымоходов «Модуль»

Предпосылки проекта

В ходе плановой реконструкции крупной котельной заказчик столкнулся с необходимостью модернизации газоотводящего тракта. Помимо обновления самих дымовых труб, критически важным требованием стало снижение аэродинамического шума, создаваемого мощными дымососами и турбулентностью потоков газа на выходе из ствола.

Особенностью объекта являлась высота сооружения — 75 метров. На такой высоте без специальных средств акустической защиты уровень шума превышал допустимые значения (СН 2.2.4/2.1.8.562-96), что создавало риски для экологии и комфорта близлежащих городских кварталов.

Решение и состав поставки

Для достижения нормативных показателей заказчиком была выбрана стратегия комплексной поставки «под ключ» от одного производителя. Совместно с металлическими дымовыми трубами Уральский завод дымоходов «Модуль» спроектировал и изготовил три акустических шумоглушителя собственного производства.

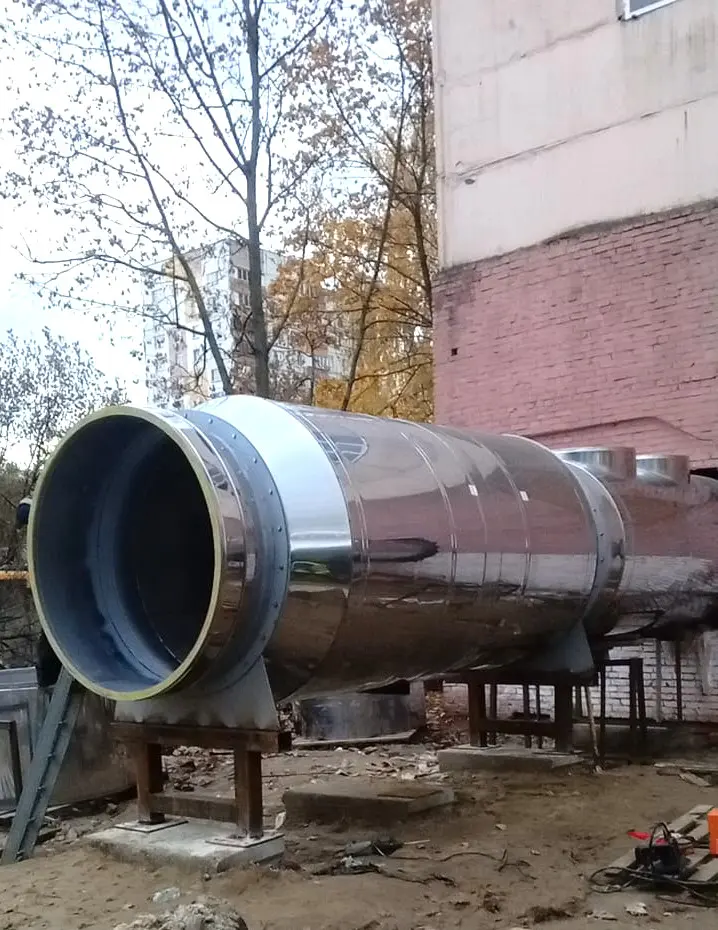

Главной инженерной сложностью стало проектирование глушителей для работы в агрессивной среде высокотемпературных газов. Специалистами завода были предложены нижние шумоглушители горизонтального типа с несъемным креплением звукопоглощающих кассет.

Технические параметры оборудования

Продукт разработан специально для установки в нижней части ствола дымовой трубы и рассчитан на суровые эксплуатационные режимы:

Параметр:Характеристика

• Рабочая среда: дымовые газы

• Максимальная температура: до +500 °С

• Ориентация в пространстве: горизонтальная

• Сечение корпуса: круглое

• Тип кассет: круглые (звукопоглощающие)

• Толщина утеплителя (каменная вата): 200 мм

• Способ монтажа: фланцевое присоединение к газоходу

• Материал внутреннего контура (работает с газом): нержавеющая сталь AISI 304 (1,0 мм)

• Материал внешнего кожуха - нержавеющая сталь AISI 430 (1,0 мм)

Почему выбраны именно эти материалы? Использование нержавейки AISI 304 для внутренней части гарантирует стойкость к коррозии под воздействием кислотного конденсата, а AISI 430 для наружного контура обеспечивает презентабельный вид и защиту от атмосферных осадков при минимальной стоимости конструкции.

Комплектация (габариты и количество)

Для полного перекрытия сечения газохода и эффективного шумопоглощения были изготовлены три шумоглушителя с различной пропускной способностью (из-за конструктивной сложности тракта). Длина каждого изделия составила 4 метра, что обеспечило необходимый коэффициент звукопоглощения в широком частотном диапазоне.

• Позиция 1: 2 шт. — диаметром 1600/2000 мм (внутренний/наружный).

• Позиция 2: 1 шт. — диаметром 1300/1700 мм (внутренний/наружный).

Почему выбрали комплексный заказ у одного поставщика ООО «УЗДМ»?

Для объекта «Реконструкция котельной» заказчик принял решение совместить закупку труб и шумоглушителей, чтобы получить следующие преимущества:

• Единая гарантия: ответственность за надежность всей газоотводящей системы несет один производитель.

• Синхронизация диаметров: точная подгонка фланцев и присоединительных размеров с завода, что исключило дорогостоящую подварку и переделку

• Логистика: снижение затрат на доставку и монтаж за счет отправки оборудования одним транспортом.

Результат для заказчика

• Обеспечено снижение шума до уровней, соответствующих требованиям СанПиН для промышленных зон и селитебных территорий.

• Проведена реконструкция котельной с минимальными простоями за счет быстрого шеф-монтажа заводских конструкций.

• Создан запас прочности оборудования: корпуса из жаростойкой стали и утеплитель 200 мм гарантируют стабильную работу даже при пиковых тепловых нагрузках.
