Диаметр и высота дымовой трубы промышленной котельной не выбираются по мощности из готовой таблицы. Эти параметры связаны между собой и с десятками исходных условий: реальным расходом дымовых газов, их температурой, сопротивлением газоходов и очистного оборудования, допустимым противодавлением на выходе котла, составом выбросов, окружающей застройкой, климатом и конструкцией самой трубы. Труба, подходящая для котельной на максимальной нагрузке, способна работать неудовлетворительно летом при одном включённом котле. Решение, достаточное по тяге, может не пройти расчёт рассеивания. Увеличенный «с запасом» диаметр способен снизить скорость газов и привести к охлаждению ствола, конденсации влаги и ускоренной коррозии.

Инженерный выбор одновременно решает несколько задач:

• обеспечивает давление на выходе котла в пределах, заданных паспортом котла, горелки, дымососа и газоочистного оборудования;
• создаёт требуемую естественную тягу либо не препятствует работе системы с дымососами;
• обеспечивает расчётное рассеивание загрязняющих веществ в атмосферном воздухе;
• поддерживает тепловой режим, при котором снижается риск выпадения конденсата и коррозионного разрушения;
• учитывает ветровые, снеговые, температурные и иные нагрузки на ствол и фундамент;
• вписывает сооружение в границы площадки, монтажную логистику, график строительства, бюджет и будущую эксплуатацию.

Материал относится к промышленным и коммунальным котельным, отдельностоящим трубам, многоствольным конструкциям и системам с несколькими внутренними газоотводящими стволами. Основной фокус — стальные трубы с диаметрами от 1 м, включая решения из чёрной стали, нержавеющей стали и комбинированные конструкции.

Под дымовой трубой понимают сооружение, отводящее продукты сгорания в атмосферу. Газоход — горизонтальный или наклонный канал между котлом, очистным оборудованием и трубой. Ствол — канал, по которому движутся газы внутри трубы; в одной несущей оболочке их может быть несколько. Оголовок — верхняя часть ствола, формирующая выход потока. Футеровка и теплоизоляция защищают конструкцию и ограничивают охлаждение газов. Несущая оболочка воспринимает нагрузки, а дымосос создаёт или поддерживает разрежение, преодолевая сопротивление всей дымовой системы.

Какие исходные данные нужны до первого расчёта

Первый расчёт начинается не с диаметра заготовки и не с выбора марки стали. Он начинается со сбора подтверждённых данных о теплогенерирующем оборудовании и режимах его работы. Паспортная тепловая мощность важна, но сама по себе не описывает ни расход дымовых газов, ни их температуру, ни допустимое давление на патрубке котла.

Для каждого котла требуются единичная мощность, число агрегатов, суммарная установленная мощность, тип горелки, вид тяги и паспортные ограничения. Топливо необходимо фиксировать не общими словами, а по фактической схеме: природный газ, резервное дизельное топливо или мазут, уголь, древесная щепа, пеллеты, производственный газ. При смене топлива меняются расход продуктов сгорания, содержание кислорода, водяного пара, сернистых соединений, золы и температура газов.

Особенно важны температуры продуктов сгорания на выходе каждого котла в номинальном, минимальном и переходном режимах. После установки экономайзера, конденсационного теплоутилизатора или системы рециркуляции дымовых газов температура на входе в трубу часто оказывается значительно ниже, чем у оборудования без утилизации теплоты. Нельзя заменять эту величину температурой за котлом, если между котлом и трубой расположены теплообменники, фильтры, скрубберы или протяжённые неутеплённые газоходы.

Отдельным блоком собирают допустимое противодавление — избыточное давление, которое дымовая система создаёт на выходе оборудования и которое должен преодолеть поток газов. Ограничение задаётся не только котлом. Его устанавливают паспорта горелки, дымососа, газоочистки, клапанов, системы автоматики и общих газоходов. Для каскада котлов с общим коллектором важны допустимые давления для каждого подключённого агрегата, а не усреднённое значение по котельной.

Ошибки часто появляются при оценке режимов. Проектируют трубу по одновременной работе всех котлов, но не проверяют работу одного котла летом. Предусматривают резервный котёл, но не анализируют аварийную схему, при которой один ствол принимает расход от нескольких агрегатов. Закладывают запас на расширение котельной, однако не сопоставляют его с работой на малой нагрузке. Результатом становятся холодные газы в большом стволе, нестабильная тяга и образование конденсата.

• работа всех котлов на расчётной нагрузке;
• работа одного котла на минимальной устойчивой мощности;
• межсезонный и летний режимы;
• пуск, останов и переключение котлов;
• работа на резервном топливе;
• аварийные и ремонтные схемы переключения газоходов;
• расширение мощности в горизонте, предусмотренном инвестиционной программой.

Для площадки нужны отметка над уровнем моря, расчётные климатические параметры, температура наружного воздуха, ветровой и при необходимости сейсмический район. Рельеф, расположение соседних корпусов, градирен, силосов, складов и высоких деревьев влияют на аэродинамику выброса. Отдельно наносят жилую застройку, санитарно-защитную зону, воздухозаборы зданий, зоны пребывания персонала, линии связи, ограничения аэродромной безопасности, охранные зоны и градостроительные регламенты.

Что заказчик передаёт проектировщику:

• Паспорта котлов, горелок, дымососов, экономайзеров и систем очистки;
• Перечень основного и резервного топлива, режимные карты, планы развития;
• Схема газоходов, ситуационный план, данные о зданиях и ограничениях участка;
• Результаты экологических изысканий и ранее выполненных расчётов

Что уточняется при предпроектном обследовании:

• Фактические температуры, давление, разрежение, частота вращения дымососов, состояние автоматики;
• Реальная последовательность включения котлов, летние режимы, аварийные переключения;
• Фактическая длина и сечение газоходов, местные сопротивления, окружающая застройка и доступ для монтажа;
• Актуальность фоновых данных, параметры существующих источников, точки контроля выбросов

Если режимные и площадочные данные не собраны, можно выполнить только предварительную инженерную оценку. Она полезна для сравнения концепций, бюджета и компоновки, но не служит основанием для изготовления трубы. Рабочее решение требует согласованного набора исходных данных, расчёта аэродинамики, теплового режима, рассеивания выбросов и прочности конструкции.

Как определяется диаметр: расход, скорость, сопротивление и противодавление

Мощность котельной не равна диаметру трубы, потому что между этими величинами находится расчётная цепочка. Сначала определяют расход топлива для каждого режима. Затем по составу топлива, коэффициенту избытка воздуха и характеристикам горения рассчитывают количество и состав дымовых газов. После этого находят объёмный расход при фактической температуре и давлении в выбранной точке системы. Только затем подбирают сечение ствола, проверяют скорость, потери давления и температурное состояние газов.

Один из наиболее частых источников ошибок — смешение расходов при нормальных условиях и расходов в работающем стволе. Нормальные условия используют для сопоставления выбросов, характеристик топлива и ряда экологических показателей. Однако труба пропускает горячий поток, объём которого при повышенной температуре больше. Если выбрать сечение по расходу, приведённому к нормальным условиям, без корректного пересчёта к рабочим параметрам, фактическая скорость в трубе окажется выше ожидаемой. Это увеличивает сопротивление, нагрузку на дымосос и риск выхода за допустимое противодавление.

На объёмный расход влияют не только топливо и мощность. Важны коэффициент избытка воздуха, подсосы холодного воздуха через неплотности газоходов, число работающих котлов и температура после каждого элемента системы. Подсос воздуха увеличивает объём потока и одновременно охлаждает его. После теплоутилизатора расход в массовом выражении сохраняется с учётом присоединяемых потоков, но объёмный расход при рабочем состоянии снижается вследствие снижения температуры. При реконструкции действующей котельной фактические измерения температуры, кислорода, расхода и давления дают более надёжную основу, чем усреднённые паспортные величины, особенно если за годы эксплуатации менялись горелки, режимы или схема газоходов.

Предварительно связь между расходом, площадью сечения и скоростью выражают так: v = Q / A

Здесь v — скорость газов, Q — объёмный расход при фактических условиях, A — внутреннее полезное сечение ствола. Формула показывает принцип, но не заменяет расчёт: расход и плотность изменяются по длине системы из-за охлаждения, подсосов, объединения потоков и изменения давления.

Скорость в стволе — не фиксированная универсальная норма, а компромисс между аэродинамикой, теплотехникой, экологией и ресурсом конструкции. Слишком малый диаметр приводит к росту скорости и потерь давления. Дымососу требуется больший напор, возрастает энергопотребление, шум и вероятность вибраций. При пылевых газах повышенная скорость усиливает эрозионный износ поворотов, оголовка, внутренних элементов и участков, на которые поток направлен непосредственно.

Чрезмерно большой диаметр создаёт другой набор проблем. Скорость снижается, время пребывания газов увеличивается, стенки сильнее отбирают тепло, а поток быстрее приближается к точке росы. Внутри могут оседать загрязнения и влага; ухудшается самоочищение ствола. Растут металлоёмкость, масса теплоизоляции, габариты фундамента и стоимость монтажа. Поэтому «увеличить диаметр для запаса» без проверки минимального режима — технически неверный подход.

Допустимый диапазон скоростей назначают с учётом температуры, состава газов, вида топлива, наличия золы, капельной влаги, схемы тяги, материала внутреннего ствола и числа режимов. Газовая котельная с сухими очищенными продуктами сгорания и котельная на твёрдом топливе с пылевой нагрузкой предъявляют разные требования к газоотводящему тракту. Оголовок, повороты, тройники и газоочистка также меняют картину: приемлемая средняя скорость в прямом стволе не гарантирует безопасные локальные скорости в сложных узлах.

Аэродинамическое сопротивление складывается из потерь на трение по длине и местных сопротивлений. Вертикальный ствол — лишь одна часть системы. В расчёт включают горизонтальные и наклонные газоходы, повороты, тройники, переходы сечения, шиберы, отсечные клапаны, компенсаторы, шумоглушители, экономайзеры, фильтры, скрубберы, циклоны, измерительные участки, оголовок и защитные элементы. Каждый узел создаёт падение давления, а загрязнение поверхностей при эксплуатации изменяет сопротивление по сравнению с новым оборудованием.

Полезное сечение не всегда совпадает с наружным диаметром дымовой трубы и даже со свободным диаметром несущей оболочки. В многоствольной конструкции несущая башня содержит несколько независимых внутренних каналов. В футерованной трубе часть пространства занимают футеровка, теплоизоляция, опорные элементы и компенсационные зазоры. При реконструкции старой кирпичной или стальной трубы установка внутреннего вкладыша уменьшает проходное сечение; это проверяют до выбора диаметра нового ствола. Номинальный размер существующей оболочки не подтверждает её пригодность по аэродинамике.

Симптом: шум в газоходах, у дымососа или оголовка. Вероятная причина - повышенная скорость, дросселирование, неудачная конфигурация поворотов, работа вентилятора вне оптимальной зоны. Необходимо проверить фактический расход, скорости по участкам, местные сопротивления, характеристику дымососа, наличие шумоглушения.

Симптом: конденсат в нижней части трубы. Вероятная причина - охлаждение газов, избыточное сечение, слабая теплоизоляция, подсосы воздуха. Необходимо проверить температуру газа по высоте, герметичность, минимальный режим, наличие и состояние дренажа.

Симптом: превышение противодавления. Вероятная причина - недостаточное сечение, загрязнение газоочистки, дополнительные элементы в тракте, ошибочный расход. Необходимо проверить полную аэродинамическую схему, перепады давления на оборудовании, паспортные пределы котла и горелки

Симптом: нестабильная работа горелки. Вероятная причина - неустойчивое давление в общем газоходе, перетоки, несогласованная работа дымососов. Необходимо проверить давление у патрубков котлов, состояние шиберов и обратных клапанов, алгоритмы управления

Симптом: локальная коррозия и истончение металла. Вероятная причина - конденсат, агрессивные компоненты, повреждение защитного слоя, застойные зоны. Необходимо проверить состав конденсата, температуру стенки, марку стали, уклоны, дренаж, результаты толщинометрии.

Связь диаметра с противодавлением определяют для всей системы и для каждого расчётного режима. У котлов с естественной тягой разность плотностей горячих дымовых газов и наружного воздуха должна покрывать сопротивление тракта. У котлов с дымососами часть или всё требуемое разрежение создаёт вентилятор; труба не должна выводить агрегат за рабочую область его характеристики. Наддувные горелки особенно чувствительны к давлению в тракте: горелка подаёт воздух и топливо под давлением, но допустимое давление за котлом ограничено изготовителем. В каскадах с общим газоходом дополнительно оценивают взаимное влияние работающих и остановленных котлов.

Запас по давлению не вводят произвольно. Его обосновывают загрязнением поверхностей, старением фильтров, изменением шероховатости, разбросом фактических расходов, перспективной модернизацией и точностью исходных данных. Чрезмерный запас в сторону уменьшения сечения создаёт постоянные энергетические потери. Недостаточный запас приводит к ограничениям мощности, аварийным остановам и необходимости срочной реконструкции дымового тракта.

Как определяется высота: рассеивание, тяга, застройка и эксплуатационные ограничения

Высота дымовой трубы определяет не видимость факела, а условия, в которых выброс покидает площадку и взаимодействует с атмосферой. У неё четыре связанные функции: обеспечить расчётное рассеивание загрязняющих веществ, участвовать в формировании естественной тяги, вывести поток выше зон аэродинамического влияния зданий и безопасно разместить источник относительно воздухозаборов, рабочих мест, соседних сооружений и территорий с особыми ограничениями.

Экологическое обоснование опирается на массовые выбросы каждого загрязняющего вещества, а не на общую мощность котельной. Для природного газа учитывают прежде всего оксиды азота, оксид углерода при соответствующих режимах и иные нормируемые компоненты по конкретной технологии. Для жидкого и твёрдого топлива перечень шире и зависит от содержания серы, золы, топлива и состава очистки. В расчёт рассеивания входят температура и скорость выхода газов, внутренний диаметр устья, высота источника, фоновые концентрации, метеорологические характеристики района, рельеф, существующая и проектируемая застройка, а также совокупное воздействие других источников предприятия.

Высокая труба не заменяет газоочистку. Она изменяет условия переноса выброса в атмосфере, но не уменьшает массу загрязняющих веществ, поступающих из котельной. Если выбросы превышают разрешённые значения, решение ищут в топливе, горении, настройке горелок, очистном оборудовании, режимах работы и технологической схеме. Высоту принимают по результатам расчётов и требованиям разрешительной документации, а не как средство компенсации некорректной работы оборудования.

Конкретные методики, нормативы качества атмосферного воздуха, допустимые выбросы, требования к фоновым данным и процедурам согласования определяются страной, регионом, назначением объекта и категорией источника. Для проекта необходимо использовать действующие документы той юрисдикции, где находится котельная, и учитывать требования природоохранных органов, экспертизы и собственника площадки.

Значение имеет аэродинамическая тень — зона возмущённого движения воздуха за препятствием. Высокий корпус, градирня, силос, склад или соседнее здание изменяют поток ветра. При определённых направлениях выброс из трубы попадает в зону завихрений и может опускаться к земле или к фасадам. Этот эффект называют downwash, или прижатием факела. Труба, которая заметно выше кровли самой котельной, не обязательно находится выше аэродинамически значимого соседнего сооружения.

Оценка выполняется не только по текущей планировке. Если рядом запроектирован новый производственный корпус, эстакада, склад или градирня, их учитывают на стадии выбора высоты. Иначе после строительства нового объекта может понадобиться повторная экологическая и аэродинамическая проверка уже установленной трубы, а возможности увеличения высоты окажутся ограничены фундаментом, несущей схемой и окружающими коммуникациями.

Высота влияет и на естественную тягу. Тепловой напор возникает из-за разницы плотностей более горячих дымовых газов внутри трубы и наружного воздуха. При прочих равных условиях рост высоты увеличивает располагаемый напор. Но это работает лишь при достаточной температуре газов и сохранении разницы плотностей по высоте ствола. Чем сильнее газы остывают, тем меньше эффект. При низкотемпературных выбросах после глубокой утилизации теплоты рассчитывать на увеличение тяги только за счёт высоты нельзя.

У системы с дымососом высокая труба также не всегда улучшает режим. Более длинный ствол повышает потери на трение, увеличивает поверхность теплоотдачи и ветровые нагрузки. Возрастает масса конструкции, требования к фундаменту и стоимость монтажа. Поэтому инженер не отвечает на вопрос «нужна ли труба выше» без одновременной проверки тяги, аэродинамики, рассеивания и прочности.

Характерный пример — модернизация котельной с установкой теплоутилизатора. До модернизации труба работала с более горячими газами, и естественный тепловой напор покрывал заданные потери давления. После снижения температуры уходящих газов прежняя высота и диаметр не подтверждают работоспособность системы. Проверяют минимальную температуру в стволе, сопротивление нового оборудования, возможности дымососа, риск конденсата и результат экологического расчёта.

Следует различать три уровня выбора. Нормативно установленный минимум ограничивает проект снизу в предусмотренных случаях. Экологически необходимая высота определяется результатами расчёта рассеивания и условиями разрешительной документации. Конструктивно-экономический оптимум учитывает несущую схему, фундамент, монтаж, эксплуатацию, срок службы и перспективу расширения. Принятие большей высоты оправдано расчётом, требованиями уполномоченных органов либо объективными условиями участка; само по себе увеличение высоты не является признаком надёжности.

Почему высоту и диаметр нельзя рассчитывать по отдельности

Диаметр и высота дымовой трубы образуют единую расчётную систему. Изменение одного параметра отражается на скорости, потерях давления, охлаждении газов, тепловом напоре, выходной скорости факела, ветровой нагрузке, массе металла и результатах экологической модели. По этой причине подбор выполняют итерационно: несколько раз пересчитывают связанные параметры до получения решения, которое проходит проверки во всех ключевых режимах.

1. Формируют режимную карту и определяют расход, температуру и состав газов для каждого расчётного случая.
2. Назначают предварительное сечение внутреннего ствола или нескольких стволов.
3. Рассчитывают скорости и потери давления по всей сети газоходов, оборудования и трубы.
4. Проверяют охлаждение газов, температуру стенок, риск конденсации и располагаемую тягу.
5. Выполняют расчёт рассеивания выбросов с учётом высоты, диаметра устья, скорости и температуры выхода.
6. Корректируют высоту, диаметр, теплоизоляцию, оголовок, схему газоходов или параметры дымососа.
7. Повторно проверяют максимальные, минимальные, переходные и резервные режимы.

Увеличение диаметра снижает среднюю скорость в стволе. Это уменьшает аэродинамические потери, но одновременно меняет скорость выхода из устья и интенсивность охлаждения газов. В экологическом расчёте скорость истечения и температура участвуют в формировании подъёма факела, поэтому большее сечение не означает автоматического улучшения рассеивания. Увеличение высоты, в свою очередь, повышает путь движения газов: могут возрасти сопротивление и теплопотери. Иногда это требует изменить диаметр, усилить теплоизоляцию или подобрать дымосос с другими характеристиками.

Вопрос «что лучше: высокий узкий или низкий широкий ствол» не имеет универсального ответа. Сравнивают не геометрию отдельно, а работоспособность всей системы. Высокий ствол способен улучшить условия рассеивания и при определённых параметрах увеличить естественную тягу, но потребует более серьёзного фундамента, будет сильнее нагружен ветром и создаст дополнительные потери давления. Более широкий и низкий ствол уменьшает сопротивление, однако при недостаточной скорости и температуре повышает риск охлаждения газов, конденсата и ухудшения параметров выброса.

Одинаковая площадь сечения не делает разные решения равнозначными. Важны форма и количество каналов, длина газоходов, положение оголовка относительно застройки, материал внутренней поверхности, температура газов на минимальном режиме, работа дымососов, условия монтажа и доступность обслуживания. Для многоствольной трубы дополнительно оценивают взаимное тепловое влияние каналов и возможность независимой работы котлов.

Несколько котлов, общая труба и переменные режимы нагрузки

Для нескольких котлов применяют три базовые схемы: общий ствол для всех агрегатов, многоствольную трубу с независимыми каналами или отдельные трубы для групп оборудования. Выбор определяется не только первоначальной стоимостью. Важны независимость работы котлов, резервирование, вероятность перетоков, возможность ремонта без остановки всей котельной, этапность ввода мощностей и доступность газоходов для обслуживания.

Единый ствол сокращает число наружных сооружений и иногда упрощает компоновку участка. Но общий газоход требует тщательно рассчитанных отсечных устройств и автоматики. При остановке одного котла газы способны перетекать через его тракт, если схема не исключает обратное движение потока. Это приводит к охлаждению неработающего агрегата, проблемам с горелкой, попаданию конденсата и нарушению устойчивости режима.

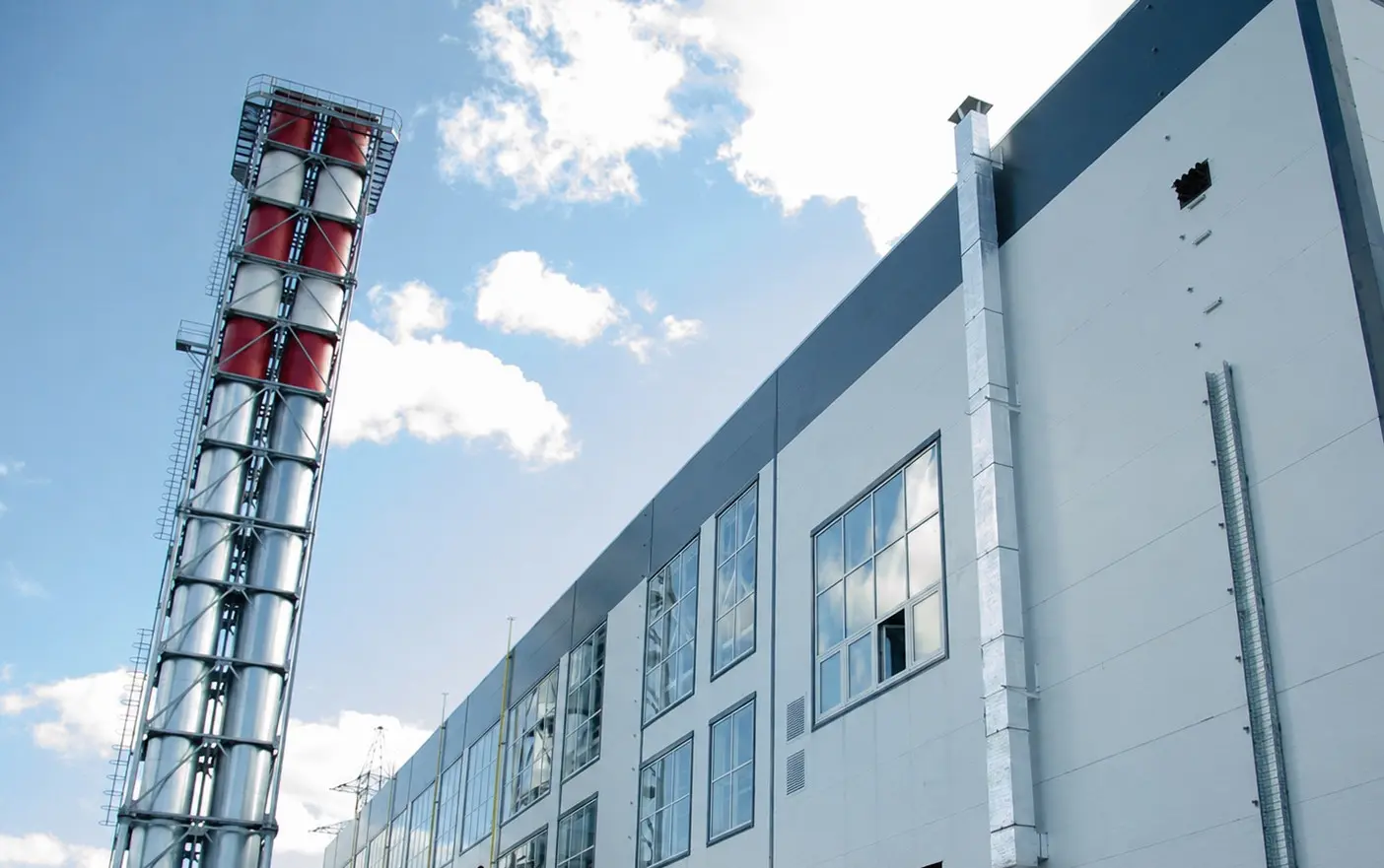

Многоствольная труба размещает независимые газоотводящие каналы в общей несущей конструкции. Такая схема даёт возможность разделить потоки котлов, уменьшить риск взаимного влияния и сохранить компактность площадки. При этом усложняются конструкция, тепловые деформации внутренних стволов, опоры, ревизии и монтаж. Отдельные трубы на группы оборудования увеличивают число сооружений, но обеспечивают максимальную независимость и часто удобны при поэтапной реконструкции.

Критическим режимом нередко оказывается не максимальная, а частичная нагрузка. При одновременной работе всех котлов расход высок, поток сохраняет скорость, а газовый тракт прогревается. В летний период один котёл работает с малым расходом: газы дольше находятся в стволе, сильнее остывают, приближаются к точке росы, а естественная тяга уменьшается. В общей трубе добавляется риск обратных перетоков через отключённые ветви.

Для устойчивой работы применяют газоплотные отсечные клапаны, шиберы по проектному назначению, утепление газоходов и стволов, корректно подобранное частотное регулирование дымососов, алгоритмы поддержания давления и последовательности пуска. Сами по себе шиберы не исправляют ошибочно выбранный диаметр: при дросселировании они добавляют сопротивление и требуют проверки по всем режимам.

Будущее расширение котельной оценивают заранее. Проверяют не только запас проходного сечения, но и возможность устройства дополнительного внутреннего ствола, несущую способность фундамента, место для нового газохода, монтажные проёмы, доступ крана и экологические ограничения после роста мощности. Большой геометрический запас не всегда полезен: при малой нагрузке он ухудшает скорость и температурный режим. Рациональнее предусмотреть конструктивную возможность расширения, чем без расчёта увеличивать сечение действующего канала.

Температура, точка росы, конденсат и выбор материала ствола

Диаметр связан с коррозионной стойкостью через время пребывания газов и скорость их охлаждения. При большем сечении и малом расходе поток движется медленнее, дольше отдаёт тепло стенкам и быстрее достигает температуры, при которой начинается конденсация. Высота увеличивает поверхность теплообмена, а недостаточная теплоизоляция газохода или трубы усиливает эффект. Поэтому материал ствола нельзя выбирать отдельно от теплотехнического расчёта.

Водяная точка росы — температура, при которой водяной пар в дымовых газах конденсируется в жидкость. Её значение зависит от парциального давления водяного пара и состава газа. Кислотная точка росы связана с конденсацией влаги, содержащей агрессивные кислоты, прежде всего при наличии сернистых соединений в продуктах сгорания. Она характерна для топлива с серой и для ряда промышленных газов; температура начала опасной конденсации зависит от состава топлива, избытка воздуха, концентраций оксидов серы и других факторов.

Для природного газа основным риском служит водяной конденсат, хотя конкретный состав продуктов сгорания и примеси также анализируют. Для мазута, угля и иных серосодержащих видов топлива дополнительно возрастает риск кислотной коррозии. Твёрдое топливо создаёт ещё и абразивное воздействие золы. Для биотоплива, отходов и нестандартных производственных газов состав продуктов сгорания должен быть определён отдельно: содержание хлоридов, щелочных соединений, серы и твёрдых частиц прямо влияет на выбор материала и защитных решений.

Применяют одностенные стволы в условиях, где это обосновано тепловым и коррозионным расчётом, двустенные утеплённые системы, газоплотные внутренние стволы, футеровку и теплоизоляцию газоходов. В нижней части предусматривают уклоны, дренажные точки, конденсатосборники, ревизионные люки и систему отвода конденсата. При агрессивном конденсате требуется его сбор и нейтрализация по принятой проектной схеме.

Нержавеющая сталь не является универсальным ответом на коррозию. Марку стали и толщину выбирают по расчётной температуре, кислотности конденсата, наличию хлоридов, абразивности, циклическим температурным нагрузкам и требуемому сроку службы. Комбинированное решение часто включает несущую оболочку из чёрной стали и внутренние коррозионностойкие стволы. Такая конструкция разделяет несущую и газоотводящую функции, облегчает замену внутреннего канала при капитальном ремонте и позволяет точнее подобрать материал для контакта с дымовыми газами.

Что проверить до выбора материала: какая температура будет не только непосредственно после котла, но и у оголовка при минимальной нагрузке, после остановки соседних котлов и при расчётной температуре наружного воздуха. Без ответа на этот вопрос оценка ресурса ствола остаётся неполной.

Ветер, оголовок, выброс факела и размещение на площадке

Ветер влияет одновременно на прочность конструкции и на аэродинамику выхода газов. Ветровое давление создаёт изгибающие усилия в стволе и фундаменте, порывы вызывают переменные нагрузки, а обледенение увеличивает массу и площадь, воспринимающую ветер. У оголовка ветер способен формировать разрежение или неблагоприятные завихрения; результат зависит от формы устья, высоты, окружающих зданий и направления потока.

Оголовок создаёт местное сопротивление и участвует в формировании скорости истечения. Его конструкция должна учитывать попадание осадков, температурные деформации, доступ для осмотра, защиту от разрушения кромок и требования к измерительным работам. Дефлекторы и колпаки не являются универсальным средством улучшения тяги для промышленных труб. Они меняют аэродинамику, увеличивают сопротивление, могут осложнить обслуживание и повлиять на направление выброса. Их применение обосновывают расчётом и согласуют с требованиями изготовителей оборудования.

Размещение трубы относительно котельной определяет длину и конфигурацию газоходов. Перенос сооружения в удобную для генплана точку увеличивает число поворотов, длину трассы, теплопотери и сопротивление. Это способно потребовать большего сечения газохода, усиленной теплоизоляции, другого дымососа или пересмотра высоты и диаметра ствола. При компоновке учитывают монтажную зону, подъезд тяжёлой техники, работу автокрана, возможность замены секций, доступ к лестницам, площадкам, оголовку, люкам и приборам.

Редко учитываемый фактор — шум. Высокая скорость газов, работа дымососов, дросселирующие элементы и оголовок формируют акустическое воздействие, которое оценивают в том числе на границе площадки и у ближайшей застройки. Шумоглушитель снижает уровень шума, но добавляет заметное аэродинамическое сопротивление. Его нельзя включать в проект после подбора дымососа и диаметра: устройство учитывают в исходной аэродинамической модели.

Экологические требования: не только высота, но и параметры выброса

Экологическое обоснование дымовой трубы проверяет не один параметр высоты, а совокупность характеристик источника. Для каждого загрязняющего вещества определяют массовый выброс, параметры выхода газов и условия распространения примесей в атмосфере. Оценивают также совместное воздействие нескольких источников предприятия: котельной, технологических печей, резервных установок, вентиляционных выбросов и иных объектов площадки.

• массовый выброс каждого нормируемого вещества;
• температура, скорость и направление выхода дымовых газов;
• высота источника и внутренний диаметр устья;
• фоновое загрязнение территории;
• метеорологические параметры района;
• рельеф, существующая и перспективная застройка;
• расположение жилых зон, воздухозаборов и территорий с ограниченным режимом использования.

Диаметр устья и скорость выхода связаны напрямую: при неизменном расходе увеличение сечения снижает скорость истечения. Температура определяет подъёмную силу факела, а высота задаёт геометрическое положение источника. Поэтому экологический расчёт нельзя выполнять по высоте, выбранной без аэродинамики, а аэродинамический — без понимания параметров выброса.

После установки очистного оборудования параметры трубы подлежат повторной проверке. Фильтры, циклоны, скрубберы, электрофильтры, каталитические системы и другие устройства снижают выбросы при корректном подборе и эксплуатации, но создают дополнительное сопротивление. Скрубберы и теплоутилизаторы способны также снизить температуру газов. В итоге улучшается один параметр — масса выброса, но меняются другие: требуемый напор дымососа, риск конденсации, скорость потока, режим естественной тяги и характеристики факела.

Проект должен предусматривать производственный экологический контроль. Для этого требуются места отбора проб, измерительные сечения, площадки обслуживания, лестницы, ограждения, люки и безопасный доступ к измерительному оборудованию. Размещение таких элементов влияет на конструкцию ствола, массу площадок, ветровую нагрузку и технологию монтажа. Установка площадок после изготовления и монтажа трубы сложнее, дороже и нередко требует дополнительных расчётов прочности.

Высота трубы не компенсирует превышение допустимых выбросов. Она не заменяет настройку горения, контроль избытка воздуха, исправную работу горелок, качество топлива и эффективность газоочистки. При изменении мощности, топлива, состава оборудования или схемы газоходов экологические расчёты и разрешительная документация проверяются в порядке, установленном для конкретного объекта и юрисдикции.

Конструктивная схема, фундамент и стоимость жизненного цикла

Высота, диаметр и количество газоотводящих каналов определяют не только аэродинамику, но и конструктивную схему. Для промышленных котельных применяют самонесущие стальные трубы, мачтовые конструкции на растяжках, а также ферменные или решётчатые башни с одним либо несколькими внутренними стволами. Самонесущая труба требует свободной площади вокруг основания и фундамента, но не нуждается в растяжках. Мачтовая схема экономична по металлу при отдельных условиях, однако растяжки занимают территорию и ограничивают размещение проездов, коммуникаций и зданий. Башенная конструкция удобна для нескольких независимых стволов, но требует развитой несущей системы.

На выбор влияют высота, наружный и внутренний диаметры, число стволов, ветровой и сейсмический район, плотность застройки, возможность заводской укрупнительной сборки, доступность грузоподъёмной техники и требования к внешнему виду объекта. При стеснённой площадке оценивают не только пятно фундамента, но и зоны монтажа секций, установки крана, временного складирования и безопасного производства работ.

Нагрузки не сводятся к собственной массе металла. В расчёт включают ветер, снег и обледенение при применимости, сейсмические воздействия, температурные деформации, массу теплоизоляции, футеровки, площадок, лестниц, молниезащиты, светового ограждения, приборов, газоходов и опорных деталей. Учитывают динамическое воздействие дымососов, пульсации потока, вибрации и работу компенсаторов. Для многоствольных систем отдельно рассматривают перемещения внутренних каналов при нагреве и их опирание в несущей оболочке.

Сравнение вариантов по жизненному циклу шире цены металла. В расчёт включают фундамент, изготовление и транспортировку секций, монтаж, антикоррозионную защиту, периодические осмотры, замену внутренних стволов, доступность ремонтов, энергопотребление дымососов и возможные потери от остановки котельной. Модульные стальные решения дают преимущество при необходимости сократить монтажный срок: секции изготавливаются на производстве, проходят контроль качества и поставляются в готовности, предусмотренной проектом. Однако модульность не отменяет требований к точности фундамента, монтажной последовательности и контролю соединений.

Реконструкция действующей котельной: как не повторить старые ошибки

Существующая труба не считается автоматически пригодной после замены котлов или установки нового оборудования. Более эффективные котлы часто имеют меньшую температуру уходящих газов. Дополнительный котёл увеличивает расход и противодавление. Переход на резервное топливо меняет состав выбросов и коррозионные риски. Экономайзер, фильтр или шумоглушитель меняют аэродинамический баланс. Даже при неизменной высоте трубы новое оборудование работает в других условиях.

До выбора сценария обследуют фактические внутренние диаметры, толщину металла, коррозионные повреждения, состояние сварных соединений, футеровки и теплоизоляции. Проверяют фундамент, анкеры, вертикальность ствола, состояние растяжек при их наличии, площадок и лестниц. Выполняют измерения реальных температур, давления или разрежения, анализируют режимы дымососов и последовательность работы котлов. Для существующей оболочки оценивают возможность установки внутреннего ствола без полного демонтажа.

Обычно сравнивают три сценария: ремонт существующей трубы, монтаж вкладыша или нового внутреннего ствола, строительство новой многоствольной либо отдельно стоящей трубы. Для каждого варианта сопоставляют цену, срок остановки котельной, остаточный ресурс, требования к фундаменту, перспективу подключения новых котлов, экологические ограничения и доступность дальнейшего обслуживания. Наименьшая первоначальная цена не равна наименьшим затратам за срок эксплуатации.

Разбор типовых сценариев выбора

Газовая котельная мощностью 5–30 МВт в городской застройке. На результат сильнее всего влияют соседние здания, фоновые концентрации, расстояния до жилой зоны и воздухозаборов, ограничения по высоте, межсезонная работа и шум. Расчёт выполняют для фактических режимов каждого котла, включая работу одного агрегата. Наружная высота оценивается вместе с параметрами устья, температурой и скоростью выброса. При плотной застройке принципиально учитывать аэродинамическую тень не только котельной, но и более высоких соседних объектов.

Котельная с несколькими котлами и общим газоходом. Суммарная мощность описывает лишь один из режимов. Нужны сценарии одновременной работы, работы одного котла, резервирования и аварийного переключения. Проверяют перетоки через отключённые агрегаты, газоплотность отсечных устройств, алгоритмы дымососов и возможность применения нескольких внутренних стволов. Общий канал выбирают не только по пиковому расходу, но и по устойчивости частичных нагрузок.

Мазутная или твёрдотопливная котельная. Здесь добавляются абразивность золы, содержание сернистых соединений, риск кислотной коррозии, загрязнение поверхностей и сопротивление газоочистки. Материал ствола, толщина стенки, футеровка, дренаж и точки ревизии подбираются по составу дымовых газов и расчётному температурному режиму. Диаметр проверяют с учётом загрязнения и эрозионного износа, а высоту — с учётом состава и массы выбросов после очистного оборудования.

Модернизация с теплоутилизатором. Снижение температуры уходящих газов требует пересчёта тяги, охлаждения по высоте и риска конденсации. Прежний ствол может оказаться избыточным на малой нагрузке либо не иметь достаточной коррозионной стойкости. Рассматривают утеплённый двустенный или футерованный ствол, герметизацию газоходов, отвод конденсата и корректировку характеристик дымососа. Решение принимают после оценки температуры не только у котла, но и в нижней части трубы и у оголовка.

Ошибки заказчика и проектировщика: итоговый чек-лист перед запуском в производство

Наиболее дорогие ошибки возникают до выпуска рабочей документации. К ним относятся расчёт только по номинальной мощности, использование расхода при нормальных условиях вместо фактического объёмного расхода в стволе, игнорирование резервного топлива, будущего расширения, газоочистки и соседней застройки. Нельзя увеличивать диаметр «для запаса» без проверки охлаждения и конденсата, а высоту — без оценки сопротивления, фундамента и ветровой нагрузки.

К чему приводит ошибка: недостаточное сечение повышает противодавление, шум и энергопотребление дымососов; избыточное — ухудшает режим малых нагрузок и увеличивает коррозионные риски. Непроверенная высота может не обеспечить требуемое рассеивание либо привести к неоправданной металлоёмкости. Выбор стали только по максимальной температуре не учитывает агрессивность конденсата. Исключение из расчёта шиберов, шумоглушителей, фильтров, оголовка и газоходов искажает реальное сопротивление системы.

Перед запуском трубы в производство необходимо подтвердить следующий набор данных:

• режимную карту котлов с максимальными, минимальными, переходными и аварийными режимами;
• основное и резервное топливо, его характеристики и ожидаемые изменения;
• расход, температуру и состав дымовых газов для расчётных режимов;
• допустимое противодавление по паспортам котлов, горелок, дымососов и очистного оборудования;
• полную схему газоходов, шиберов, компенсаторов, шумоглушителей и газоочистки;
• ситуационный план площадки с окружающими и перспективными зданиями;
• результаты экологического расчёта рассеивания и аэродинамического расчёта;
• требования к материалам, сроку службы, теплоизоляции, футеровке, дренажу и сервисному доступу;
• ограничения по фундаменту, транспортировке, монтажу, крановой технике и срокам остановки;
• планы развития котельной и варианты подключения дополнительного оборудования.

Рациональные высота и диаметр появляются только после совместной проверки аэродинамики, теплового режима, экологии, конструкции и экономики эксплуатации. Полный цикл работ включает сбор исходных данных, инженерные расчёты, выбор конструктивной схемы, изготовление, монтаж, контроль качества и обеспечение сервисопригодности. Для предварительного подбора заказчику следует подготовить опросный лист и передать производителю или проектировщику не только мощность котельной, а полный набор режимных, площадочных и технологических данных.
