Промышленные котельные, тепловые станции и энергетические установки являются источниками значительного шумового загрязнения. Одним из основных путей распространения звука является дымоходная система — металлические дымоходы обладают высокой звукопроводностью, и шум от работы горелок, вентиляторов и дымососов передаётся по газоходу к устью трубы, излучаясь в окружающую среду. Установка шумоглушителей на промышленные дымоходы — это не просто техническое решение, а требование законодательства, направленное на соблюдение санитарных норм и охрану окружающей среды.

Нужно ли проектировать шумоглушители заранее вместе с проектированием дымоходов?

Да, шумоглушители нужно проектировать строго на этапе разработки самого дымохода, а не как отдельное дополнение. Это ключевое требование как по строительным нормам, так и по технической эффективности.

Строительные нормы и правила прямо предписывают выбирать и рассчитывать шумоглушители как неотъемлемую часть системы, исходя из проектного расхода газов, характеристик вентиляторов и требований к потерям давления.

Эффективная система шумоглушения — это итог сложного акустико-аэродинамического расчета всей системы. Инженеры рассчитывают спектр шума, его затухание по тракту и потери давления, которые создаст глушитель. Это влияет на выбор вентилятора и всей компоновки дымохода.

Конструкция шумоглушителя зависит от акустики места: расположение звукопоглощающих элементов, их размеры и форма (например, при нижнем или боковом подводе газоходов к трубе) напрямую влияют на эффективность и сопротивление. Это подбирается строго индивидуально под уже известную конфигурацию дымохода.

Работы по подбору глушителя начинаются с инструментальных замеров шума и расчетов, а заканчиваются возможным пересмотром санитарно-защитной зоны предприятия. Это стратегическое решение, которое закладывается в проект.

Что это значит на практике

Если попытаться установить глушитель на уже построенный дымоход, вы, скорее всего, столкнетесь с проблемами:

• Глушитель не поместится в отведенное место по длине или диаметру.

• Создаваемое им аэродинамическое сопротивление нарушит работу вытяжного вентилятора.

• Его эффективность окажется ниже ожидаемой, потому что он был подобран не под конкретную частотную характеристику шума.

Поэтому правильная последовательность — это единый проект, где акустический расчет и выбор глушителя ведутся параллельно с расчетом газоходов и выбором оборудования.

Как происходит установка

Процесс установки во многом зависит от конструкции глушителя и дымохода, но есть общие принципы.

Выбор места и ориентация. Глушитель может монтироваться как в нижней части дымохода (часто горизонтально, в газоходе у основания), так и наверху, у самого устья трубы. Выбор зависит от проекта и особенностей шума. Он может быть установлен как вертикально, так и горизонтально.

Способы соединения (основных способов два). Фланцевое соединение — это когда части системы скрепляются болтами через плоские кольца-фланцы. Сварка применяется для создания неразъемного, герметичного соединения.

Модульный подход. Современные системы часто собираются из готовых модулей. Такая технология позволяет монтировать дымоход и все его элементы быстро, без сложных сварочных работ, с использованием обжимных хомутов для герметичности.

Какими бывают шумоглушители

Выбор типа глушителя зависит от того, какие именно шумы нужно погасить и в каких условиях он будет работать.

• Абсорбционные (или поглощающие).Это самый распространенный тип. Принцип его работы прост и эффективен: звуковая энергия поглощается специальным пористым материалом (например, каменной или минеральной ватой) и преобразуется в тепло. Такой глушитель представляет собой две концентрические трубы: внутренняя — перфорированная, а пространство между ней и внешним корпусом заполнено звукопоглотителем. Они хорошо работают со средне- и высокочастотным шумом.

• Реактивные (или резонансные). Эти устройства борются с низкочастотным гулом. У них нет звукопоглощающего материала внутри. Вместо этого они используют камеры и перегородки, создающие резонанс, который гасит звуковые волны определенной частоты.

• Комбинированные. Они сочетают в себе и звукопоглощающий материал (как в абсорбционных), и резонансные камеры (как в реактивных). Такой подход позволяет бороться с шумом в широком диапазоне частот.

Также глушители различаются по конструктивному исполнению

• По типу сечения: бывают круглого или прямоугольного сечения, что определяется формой газохода.

• По теплоизоляции: для наружной установки используются утепленные модели, а для установки внутри помещений или в специальных коробах — неутепленные (одностенные).

В промышленности существует множество производителей, предлагающих как стандартные решения, так и глушители, разработанные под конкретные условия, с учетом температуры газов (до +700 °С и выше), агрессивной среды и требуемого уровня снижения шума (от 10 до 50 дБ и более) .

Практический кейс: установка 6 дымовых труб для котельной мощностью 66 МВт

Технические возможности фермовых конструкций лучше всего иллюстрирует реальный проект по монтажу системы газоотведения для крупной котельной. Рассмотрим подробнее параметры и специфику выполненных работ.

Исходные данные объекта

В рамках проекта требовалось организовать надежное дымоотведение для котельной установки общей тепловой мощностью 66 МВт. Основным видом топлива выступает природный газ, что определяет состав выбросов и требования к материалам.

Конструктивное решение

Для обеспечения необходимого рассеивания выбросов была выбрана высота дымовых труб 38 метров. Такая высота гарантирует соблюдение санитарных норм и безопасное рассеивание продуктов сгорания в атмосфере, исключая их попадание в приземный слой в пределах жилой застройки.

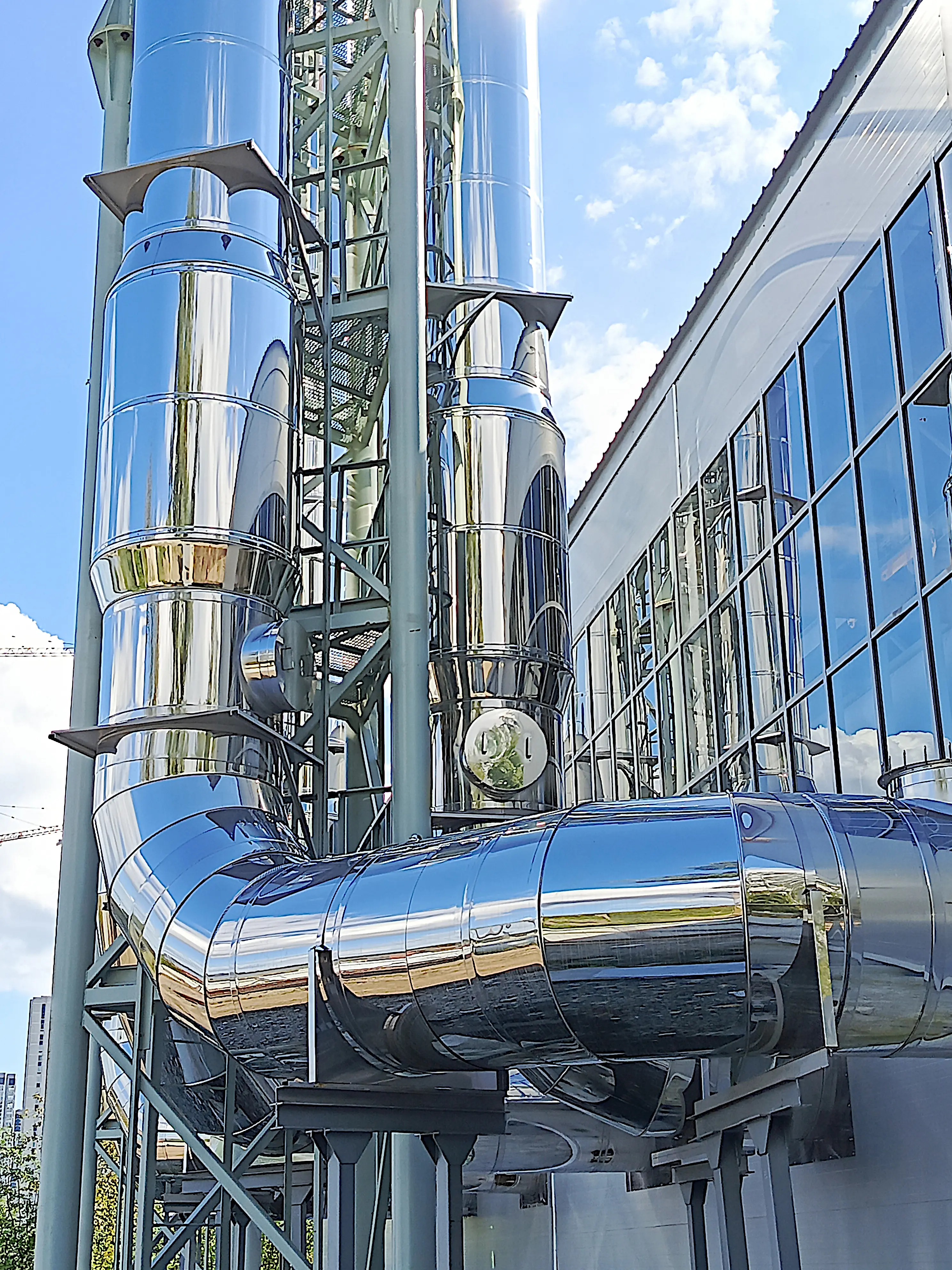

В качестве несущей основы использованы 3-гранные фермы-опоры. Этот тип ферм отличается высокой жесткостью при минимальной парусности, что критически важно для устойчивости конструкции при порывистом ветре. На каждой грани фермы размещены отдельные газоотводящие стволы. Всего в рамках объекта смонтировано 6 дымовых труб (по 3 на одной ферме).

Материалы и геометрия

Для изготовления газоходов была выбрана высококачественная нержавеющая сталь марок AISI 304 (внутренний слой) и AISI 304 (наружный слой). Это аустенитная хромоникелевая сталь, обладающая высокой коррозионной стойкостью к кислотному конденсату, который образуется при сжигании газа. Толщина металла составляет 1,0 мм для внутреннего и внешнего слоев, что обеспечивает оптимальный баланс между прочностью конструкции, ее весом и теплопроводностью.

Диаметр стволов:

• 1100 мм — для внутреннего контура газохода

• 1200 мм — для внешнего контура газохода

Такое сечение позволяет компенсировать потери тяги и обеспечивать беспрепятственный выход большого объема дымовых газов от мощного котельного оборудования.

Особое внимание: система шумоглушения

Учитывая расположение объекта (жилая застройка) и высокую мощность оборудования, ещё на этапе проектирования был проведен детальный акустический расчет. Поскольку котельная работает на газе, основной проблемой является не столько механический шум, сколько высокочастотный аэродинамический шум истекающих газов, а также гул от работы мощных дымососов.

Для каждого из шести стволов были спроектированы и установлены индивидуальные шумоглушители. В рамках данного кейса применен активный (абсорбционный) тип глушителей со следующими характеристиками:

• Конструкция: трубчатые глушители, установленные в нижней части стволов, вертикального размещения. Внутренний перфорированный цилиндр окружен слоем негорючей базальтовой ваты высокой плотности, заключенной в наружный кожух из той же нержавеющей стали AISI 304.

• Термостойкость: материалы рассчитаны на рабочую температуру отходящих газов до +250 °С, что характерно для газовых котельных.

• Аэродинамика: при проектировании сечение глушителей было выбрано с небольшим запасом, чтобы дополнительное сопротивление не превысило расчетного напора дымососов и не нарушило работу котельного оборудования.

Объем выполненных работ

Помимо изготовления и монтажа самих стволов, проект включал:

• Установку 3-гранных ферм-опор (высотой 38 м) с устройством анкерных фундаментов.

• Монтаж шумоглушителей

• Термоизоляцию всей системы для предотвращения охлаждения газов и выпадения обильного конденсата.

• Установку дренажных систем для отвода конденсата, образующегося в зимний период.

Итоговая оценка решения

Реализация данного кейса подтверждает, что фермовые конструкции успешно справляются с задачей многоканального отвода продуктов сгорания от промышленных котельных мощностью 50+ МВт. При этом комплексный подход, включающий заблаговременный акустический расчет и монтаж специализированных шумоглушителей, позволяет интегрировать мощные промышленные объекты в черту города без нарушения акустического комфорта, оставаясь надежным и долговечным решением.
