Любая котельная — это сложный инженерный организм, где дымовая труба играет роль не просто вентиляционного канала, а критически важного элемента, обеспечивающего безопасность и КПД. Заказчик обратился к нам с задачей спроектировать и изготовить самонесущую дымовую трубу высотой 18 метров на фланцевом соединении. Главными требованиями были надежность при агрессивных средах, полная комплектация «под ключ» и строгое соблюдение норм по окраске (маркировка для авиации).

В результате мы спроектировали и произвели трубу, которая сочетает в себе прочность магистрального газопровода и хладостойкость арктических установок.

Почему выбрана сталь 09Г2С и толщина 8 мм?

Первым этапом стало проектирование металлоконструкций (раздел КМ). Для ствола мы применили сталь марки 09Г2С. Это легированный сплав, который доказал свою эффективность в северных регионах. Почему это важно для котельной?

• Работа на морозе: сталь сохраняет вязкость до -70°C, предотвращая разрушение дымовой трубы зимой.

• Экономия: при толщине стенки 8 мм и диаметре внутреннего газохода 630 мм (наружный кожух 730 мм) мы добились оптимального соотношения жесткости и веса.

Конструкция дымовой трубы состояла из двух основных частей:

• Основание (12 метров) с опорной пластиной толщиной 20 мм. Эта плита распределяет нагрузку от 18-метрового «рычага» на фундамент.

• Верхняя часть (6 метров): стыковка с основанием выполнена на фланцевом соединении Ду630 мм.

Решение проблем конденсата и коррозии

Основной враг дымоходов из черной стали — кислый конденсат. Мы спроектировали многослойную защиту:

Теплоизоляция (сэндвич). Между внутренней трубой (630 мм) и наружным кожухом (730 мм) уложен утеплитель толщиной 50 мм из базальтового волокна. Это гарантирует, что температура внутренней стенки будет выше точки росы, и конденсат не выпадет в агрессивной жидкой фазе.

Конденсатоотводчик. В нижней части газохода смонтирован узел сбора и отвода жидкости. Это продлевает срок службы металла в 3-5 раз.

Антикоррозийное покрытие. Все металлические поверхности (включая крепеж и метизы) обработаны специальными составами, устойчивыми к химически агрессивной среде.

Молниезащита и сигнальная окраска (строго по ГОСТ)

Производство трубы невозможно без учета правил безопасности:

Молниеприемник. На вершине трубы установлен токоприемный штырь. Высота трубы 18 метров и расположение котельной требуют защиты от прямого удара молнии.

Уникальная окраска (Эмаль КО-870). Заказчик выдвинул условие по окраске 1/3 верхней части (6 метров). Верхняя секция была окрашена эмалью КО-870 (жаростойкая до +600°C).

Строгое правило: верхняя и нижняя полосы этого участка — красные. Это требование международной маркировки препятствий, чтобы труба была видна пилотам.

Мы нанесли краску поверх оцинкованного листа (s=0,7 мм), что дало двойную защиту от ржавчины.

Механика и устойчивость дымовой трубы: оттяжки и фланец

Мы спроектировали трубу как самонесущую, но для компенсации ветровых нагрузок применили дополнительную систему стабилизации.

Узел крепления оттяжек расположен на отметке 1/3 высоты (3 шт.) Разнесены по горизонтали на 120° (треугольник в плане). К каждому узлу прилагается комплект высокопрочных болтов, гаек и прокладок под фланец. Такая схема исключает вибрацию ствола при порывах ветра, не создавая излишней нагрузки на опорную плиту фундамента.

Полный цикл: от чертежей до паспорта

Разработка документации:

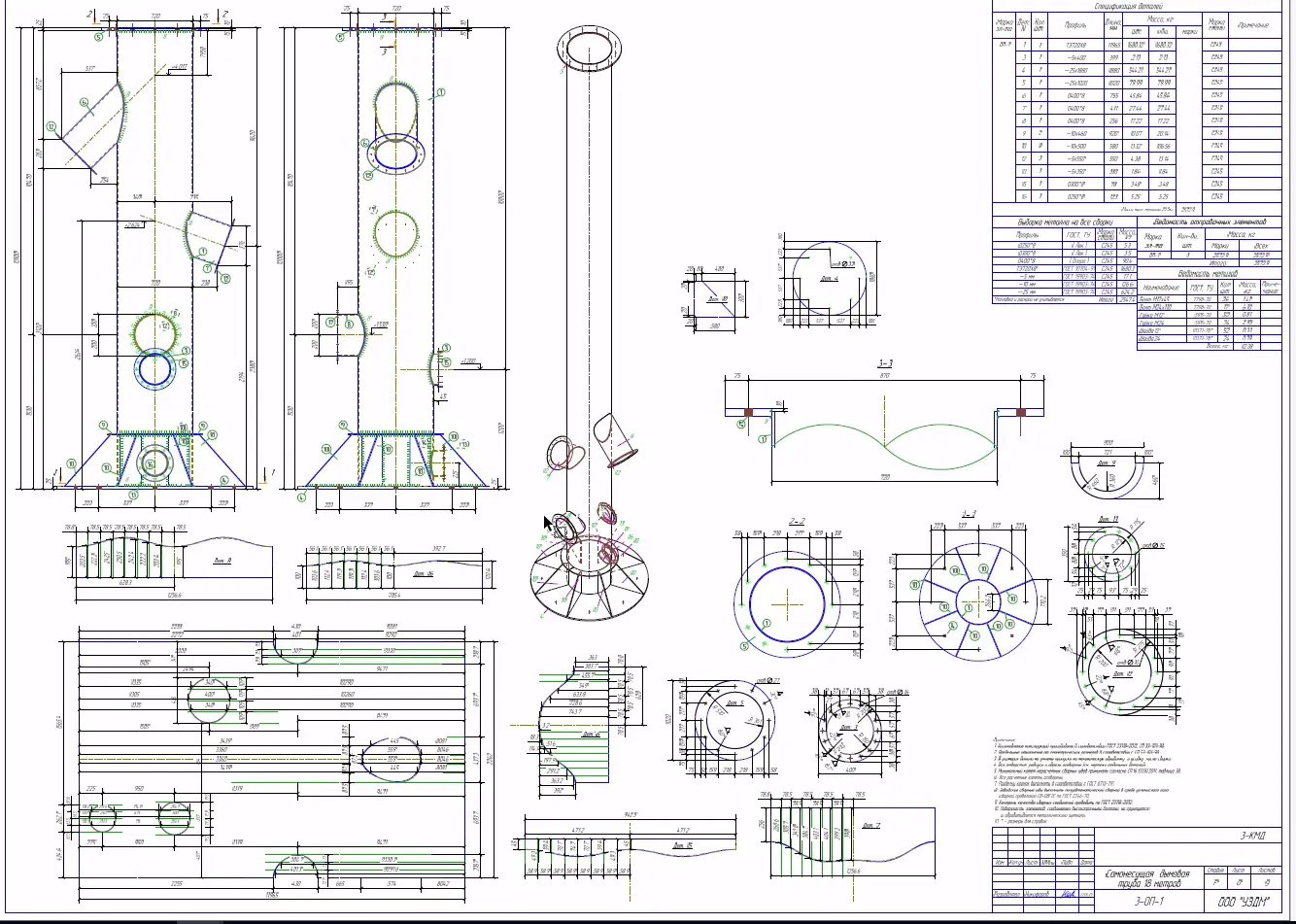

• КМ (Конструкции металлические): детальные чертежи раскроя, сварки и сборки.

• КЖ (Конструкции железобетонные): проект фундамента и анкерных групп.

Производство: изготовление секций секций дымовой трубы, утепление, оцинковка кожуха, окраска полосами.
