Перевод тепловой нагрузки с централизованных ТЭЦ на автономные блочно-модульные котельные (БМК) — ключевое направление для повышения энергоэффективности, снижения потерь в сетях и исключения износа старой инфраструктуры. В рамках такого проекта проектирование и изготовление дымовой трубы является критически важным этапом, определяющим надежность и экологическую безопасность всей системы.

Дымовая труба для БМК — комплексная инженерная задача

Каждый объект с промышленными дымовыми трубами уникален, и применение типовых решений недопустимо. Наши специалисты синтезируют сотни параметров в работоспособную систему. В процессе подготовки и проектирования особое внимание уделяется техническим условиям (ТУ) на выбросы: расчет рассеивания выбросов (на основе данных о котлах, топливе и предполагаемой дымовой трубе), который покажет предполагаемую концентрацию загрязняющих веществ в приземном слое. Высота и диаметр трубы будут определяться этим расчетом. На основе технических условий (ТУ) и анализа объекта мы подбираем тип промышленной дымовой трубы:

• самонесущая (отдельно стоящая) дымовая трубы/трубы

• фасадная дымовая труба (крепящаяся к стене здания, не требует усиления несущих конструкций).

• ферменная/мачтовая) дымовая трубы/вытяжная башня с газоотводяшими стволами

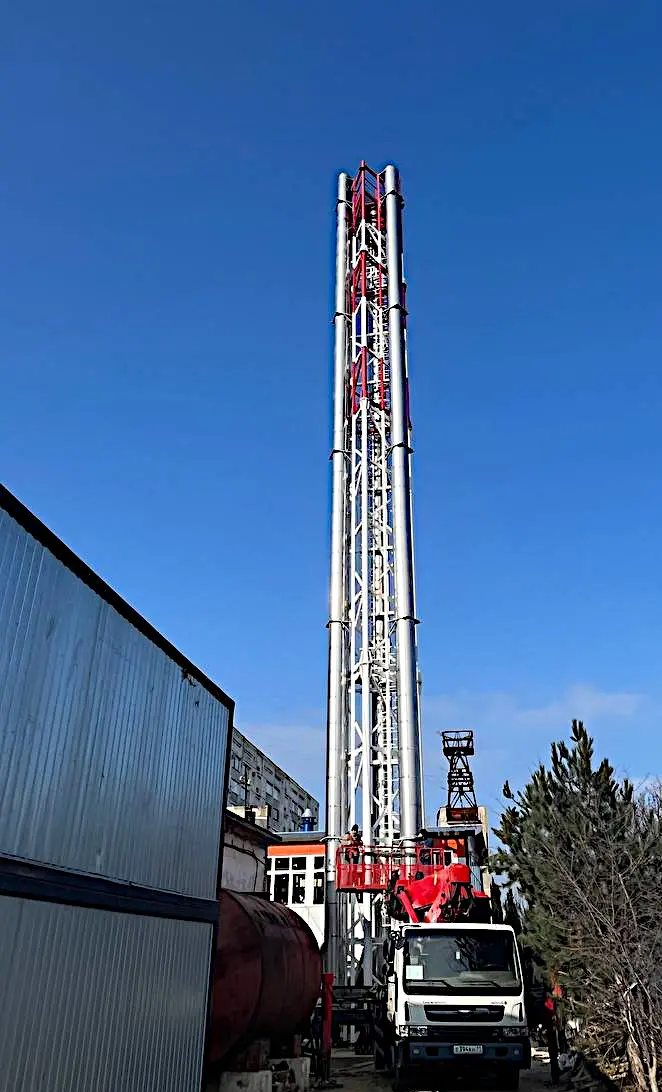

Пример выполненного решения: дымовые трубы, 40-метровая вытяжная башня газовой БМК

Объект: Блочно-модульная котельная на газовом топливе.

Изготовитель: Уральский завод дымоходов «Модуль».

Решение: газоотводящие стволы из нержавеющей стали разного диаметра размещаются на металлической башне

Конструкция дымовых труб (газоотводящих стволов):

• Высота дымовых труб: 40 метров

• Диаметры: 600/700 мм и 700/800 мм.

• Внутренний контур (рабочий) - нержавеющая сталь AISI 304 (устойчива к высоким температурам и кислотному конденсату). Толщина: 1,0 мм (Ø700/800 мм) и 0,8 мм (Ø600/700 мм).

• Утеплитель - минераловатная теплоизоляция (снижает теплопотери, предотвращает быстрое остывание и образование конденсата, улучшает тягу и повышает общий КПД системы).

• Наружный контур (защитный) - нержавеющая сталь AISI 304. Толщина: 0,8 мм для всех диаметров.

• Крепление дымовых труб: наружное, к трехгранной несущей металлической башне.
