Техническое перевооружение промышленных объектов требует комплексного подхода к обновлению оборудования и инженерных систем. Одной из ключевых задач при модернизации газовых котельных является замена устаревших дымовых труб на современные металлические конструкции. В данной статье рассмотрен практический опыт установки промышленных дымовых труб типа «сэндвич» (утепленные дымовые трубы из нержавеющей стали) в условиях ограниченного пространства на примере котельной промышленного предприятия.

Причины замены кирпичных дымовых труб на объекте

Кирпичные дымовые трубы, традиционно использовавшиеся в промышленных котельных, со временем теряют свои эксплуатационные характеристики. Конденсат, образующийся в процессе горения топлива, при многократном замерзании и оттаивании внутри стенок труб приводит к разрушению кирпичной кладки. При обновлении газовых котлов возникает необходимость замены дымовых труб на более современные и надежные конструкции.

Металлические дымовые трубы типа «сэндвич» представляют собой двухслойную конструкцию с теплоизоляцией между стенками, что обеспечивает эффективное удаление дымовых газов и предотвращает образование конденсата. Такие трубы обладают высокой коррозионной стойкостью и длительным сроком службы.

Особенности монтажа при ограниченном пространстве

Отсутствие свободных земельных участков для размещения трех отдельно стоящих опор, а также необходимость сохранения работоспособности смежных цехов исключали использование классических фундаментных решений в полном объеме. Проанализировав планировку объекта, нагрузочные характеристики новых газовых котлов и геометрию фасада здания, проектный отдел предложил использовать два типа монтажа в рамках одного объекта. Такая комбинация позволила оптимально распределить вес конструкций, минимизировать затраты на подготовку оснований и уложиться в жесткие сроки технического перевооружения. В рассмотренном проекте применены два основных варианта размещения дымовых труб:

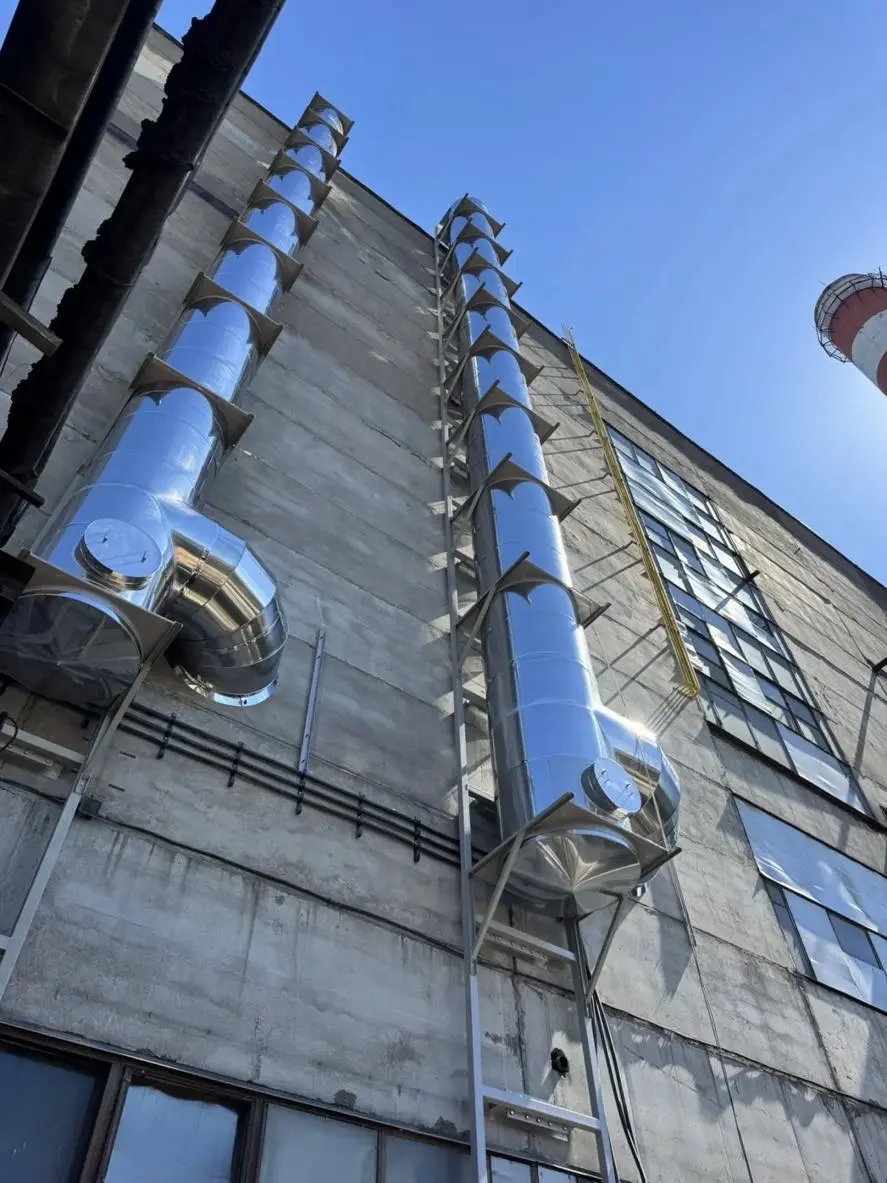

• Фасадное размещение дымовых труб на кронштейнах

Две дымовые трубы высотой 35 метров устанавливаются по фасаду здания с креплением на кронштейны. Фасадный вариант монтажа выбирается в случаях, когда отсутствует возможность установки отдельно стоящей опоры. Металлическая несущая рама с кронштейнами фиксируется к несущим элементам здания, что позволяет обойтись без устройства отдельного фундамента и значительно сокращает сроки монтажа

Характеристики фасадных труб:

• Диаметр 1100/1300 мм для подключения к газовому котлу ТТ 200

• Диаметр 1400/1600 мм для подключения к газовому котлу FRK - 3Z – 30000

• Толщина металла 1,5/1,5 мм для обеих труб

• Марка стали: AISI 304 для внутреннего контура, AISI 430 для наружного

• Горизонтальные газоходы (участки дымовой трубы) проходят внутри помещения котельной, что позволяет оптимизировать пространство и упростить обслуживание системы.

• Установка дымовой трубы на четырехмачтовой ферме

Для третьей дымовой трубы применено отдельно стоящее решение – четырехмачтовая ферма высотой 35 метров. Такая конструкция представляет собой пространственную стержневую систему, обеспечивающую надежную опору для газоотводящего ствола. Ферменные опоры устанавливаются при значительной высоте труб и больших диаметрах, когда фасадное крепление невозможно или нецелесообразно.

Характеристики третьей дымовой трубы:

• Диаметр 2000/2200 мм для подключения к газовому котлу WRK – D-T-105 000 – 055-450

• Толщина металла: 2,0/1,5 мм

• Марка стали: AISI 321 для внутреннего контура, AISI 430 для наружного

• Опорная конструкция: отдельно стоящая четырехмачтовая ферма

Выбор марок стали для промышленных дымовых труб

Правильный выбор материала – критически важный фактор для обеспечения долговечности дымовой трубы. В проекте используются различные марки нержавеющей стали в зависимости от условий эксплуатации:

AISI 304 – применяется для внутреннего контура фасадных труб. Обладает высокой коррозионной стойкостью в слабоагрессивных средах и жаростойкостью до 450°C. Оптимальный выбор для газовых котельных при умеренных температурах дымовых газов.

AISI 321 – легирована титаном, что обеспечивает повышенную жаростойкость до 1200°C и устойчивость к межкристаллитной коррозии. Применяется для внутреннего контура трубы большего диаметра, подключенной к более мощному котлу с высокой температурой газов.

AISI 430 – ферритная сталь, используемая для наружного контура дымовых труб. Обладает хорошей коррозионной стойкостью и устойчивостью к атмосферным воздействиям, экономически более доступна.

Преимущества сэндвич-конструкции

Использование сэндвич-труб в промышленных котельных обеспечивает ряд преимуществ:

• Теплоизоляция – слой базальтового утеплителя между внутренней и наружной трубой минимизирует теплопотери

• Предотвращение конденсатообразования – поддержание температуры газов выше точки росы снижает коррозионную активность

• Пожарная безопасность – снижение температуры наружной поверхности трубы

• Быстрый монтаж – модульная конструкция позволяет собирать трубы на объекте в короткие сроки
